Van Báo Động AUTA
| Thông số | Chi tiết |
| Tên sản phẩm | Van báo động AUTA |
| Model | 8100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN600 |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn kết nối | EN1092-2, BS4504 |
| Tiêu chuẩn kỹ thuật | FM Class 1024.1 |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Sơn phủ | Sơn Epoxy nung chảy (FBE) dày khoảng 250 μm |
| Thân van | Gang dẻo (DI) |
| Môi trường làm việc | Nước sạch, hệ thống PCCC Sprinkler |

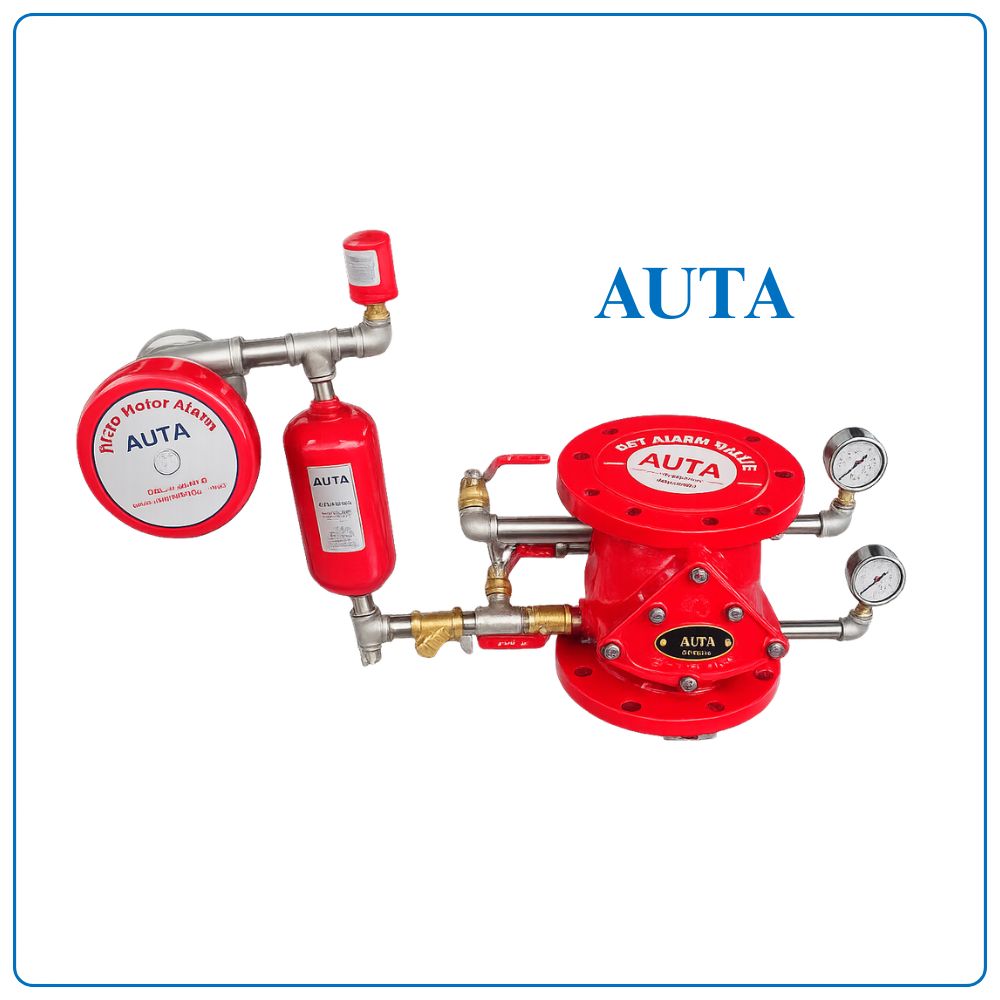

Van báo động AUTA là gì?
Van báo động AUTA Model 8100H (Alarm Check Valve) là thiết bị chuyên dụng trong hệ thống chữa cháy tự động Sprinkler dạng ướt (Wet Alarm System). Van có chức năng kiểm soát dòng chảy theo một chiều, ngăn nước chảy ngược về nguồn cấp và đồng thời phát tín hiệu báo động khi hệ thống chữa cháy được kích hoạt.
Khi đầu phun Sprinkler hoạt động do nhiệt độ tăng cao, nước đi qua van sẽ làm chuông nước quay và kích hoạt công tắc áp suất gửi tín hiệu về trung tâm báo cháy. Nhờ đó lực lượng vận hành có thể nhanh chóng phát hiện sự cố và triển khai các phương án xử lý kịp thời
Thông số kỹ thuật
| Thông số | Chi tiết |
| Tên sản phẩm | Van báo động AUTA |
| Model | 8100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN600 |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn kết nối | EN1092-2, BS4504 |
| Tiêu chuẩn kỹ thuật | FM Class 1024.1 |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Sơn phủ | Sơn Epoxy nung chảy (FBE) dày khoảng 250 μm |
| Thân van | Gang dẻo (DI) |
| Môi trường làm việc | Nước sạch, hệ thống PCCC Sprinkler |
Cấu tạo van báo động AUTA
Van báo động AUTA Model 8100H được cấu tạo từ 09 bộ phận chính:
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn |
| 1 | Thân van (Body) | Gang dẻo DI | BS EN 1563 |
| 2 | Van bi (Ball Valve) | SUS304 | BS EN 10088-3 |
| 3 | Bộ làm trễ (Delayer) | Thép | BS EN 1982 |
| 4 | Chuông nước (Water Motor Gong) | Thép | BS EN 1982 |
| 5 | Công tắc áp suất (Pressure Switch) | Tiêu chuẩn | — |
| 6 | Ống kết nối | SUS304 | BS EN 10088-3 |
| 7 | Van bi | SUS304 | BS EN 10088-3 |
| 8 | Ống kết nối | SUS304 | BS EN 10088-3 |
| 9 | Đồng hồ áp suất | Tiêu chuẩn | — |
Nguyên lý hoạt động
Trong điều kiện bình thường, lá van luôn đóng để duy trì áp lực nước trong hệ thống chữa cháy.
Khi đầu phun Sprinkler bị kích hoạt do nhiệt độ tăng cao, nước sẽ chảy qua van báo động vào mạng lưới chữa cháy. Một phần lưu lượng nước đi qua đường tín hiệu làm quay Water Motor Gong phát chuông báo động, đồng thời kích hoạt Pressure Switch truyền tín hiệu về tủ điều khiển trung tâm.
Sau khi hệ thống ngừng hoạt động, van tự động trở về trạng thái ban đầu, ngăn dòng nước chảy ngược và giữ ổn định áp lực trong hệ thống.
Ưu điểm nổi bật
- Thiết kế chuyên dụng cho hệ thống chữa cháy Sprinkler.
- Đáp ứng tiêu chuẩn FM Class 1024.1.
- Tự động báo động bằng chuông cơ và tín hiệu điện.
- Ngăn nước chảy ngược hiệu quả.
- Thân gang dẻo chịu va đập và áp lực cao.
- Sơn Epoxy FBE chống ăn mòn, tăng tuổi thọ.
- Phụ kiện inox SUS304 chống oxy hóa.
- Đồng hồ áp suất giúp dễ dàng kiểm tra tình trạng vận hành.
- Bộ làm trễ giảm hiện tượng báo động giả.
- Lắp đặt, bảo trì và thay thế thuận tiện.
Bảng kích thước
| DN | L | H1 | H2 | D | D1 | n-d | |||
| (mm) | (mm) | (mm) | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |
| 50 | 718 | 212 | 480 | 165 | 165 | 125 | 125 | 4-18 | 4-18 |
| 65 | 718 | 212 | 480 | 185 | 185 | 145 | 145 | 4-18 | 4-18 |
| 80 | 798 | 218 | 486 | 200 | 200 | 160 | 160 | 8-18 | 8-18 |
| 100 | 798 | 218 | 486 | 220 | 220 | 180 | 180 | 8-18 | 8-18 |
| 125 | 837 | 250 | 490 | 250 | 250 | 210 | 210 | 8-18 | 8-18 |
| 150 | 837 | 256 | 490 | 285 | 285 | 240 | 240 | 8-22 | 8-22 |
| 200 | 881 | 288 | 495 | 340 | 340 | 295 | 295 | 8-22 | 12-22 |
| 250 | 900 | 303 | 500 | 395 | 405 | 350 | 355 | 12-22 | 12-28 |
| 300 | 952 | 337 | 510 | 445 | 460 | 400 | 410 | 12-22 | 12-28 |
Ứng dụng
Van báo động AUTA Model 8100H được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy tự động dạng ướt, giúp giám sát dòng chảy và phát tín hiệu cảnh báo ngay khi hệ thống Sprinkler hoạt động. Sản phẩm phù hợp với nhiều công trình dân dụng và công nghiệp yêu cầu mức độ an toàn cao.
- Hệ thống chữa cháy Sprinkler Wet System.
- Chung cư, tòa nhà cao tầng.
- Trung tâm thương mại và siêu thị.
- Nhà máy sản xuất, khu công nghiệp.
- Kho hàng, kho logistics.
- Khách sạn, bệnh viện.
- Trường học và cơ sở giáo dục.
- Nhà ga, sân bay.
- Nhà máy điện, nhà máy hóa chất.
- Các công trình có yêu cầu hệ thống PCCC đạt tiêu chuẩn FM.
Địa chỉ mua Van báo động AUTA chính hãng
Công Ty Cổ phần Vật tư Thiết bị DTA Việt Nam là đơn vị phân phối uy tín được nhiều nhà thầu và doanh nghiệp tin tưởng lựa chọn.
DTA Việt Nam cung cấp đa dạng kích thước từ DN50 đến DN600, hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp với từng hệ thống PCCC, giao hàng nhanh trên toàn quốc và chính sách bảo hành rõ ràng. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng trong quá trình lựa chọn, lắp đặt và vận hành sản phẩm.
