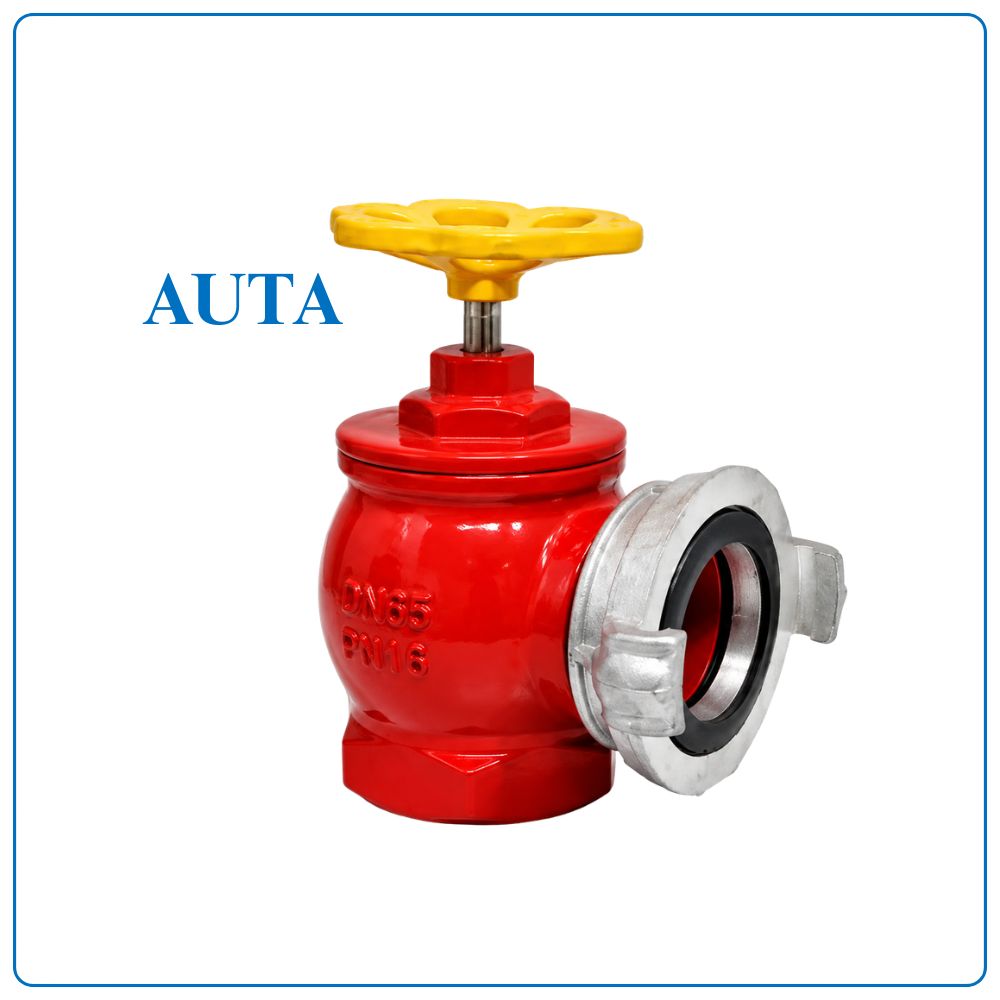

Van Góc AUTA
| Thông số | Chi tiết |
| Tên sản phẩm | Van góc chữa cháy trong nhà AUTA |
| Model | F100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN65 |
| Kiểu kết nối | Ren BSPT / NPT |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Sơn phủ | Epoxy nung chảy (FBE) dày khoảng 250 μm |
| Môi trường làm việc | Nước sạch, hệ thống PCCC |
Van góc chữa cháy AUTA là gì?
Van góc chữa cháy trong nhà AUTA Model F100H (Indoor Hydrant Angle Valve) là thiết bị quan trọng trong hệ thống phòng cháy chữa cháy (PCCC), được lắp đặt bên trong tủ chữa cháy hoặc tại các vị trí lấy nước chữa cháy trong công trình. Van có nhiệm vụ đóng, mở và điều tiết lưu lượng nước cấp cho cuộn vòi chữa cháy hoặc lăng phun khi xảy ra sự cố hỏa hoạn.
Sản phẩm được thiết kế dạng góc 90°, kết nối ren BSPT/NPT, vận hành bằng tay quay giúp thao tác nhanh chóng, nhẹ nhàng và đảm bảo lưu lượng nước ổn định trong quá trình chữa cháy.
Thông số kỹ thuật
| Thông số | Chi tiết |
| Tên sản phẩm | Van góc chữa cháy trong nhà AUTA |
| Model | F100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN65 |
| Kiểu kết nối | Ren BSPT / NPT |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Sơn phủ | Epoxy nung chảy (FBE) dày khoảng 250 μm |
| Môi trường làm việc | Nước sạch, hệ thống PCCC |
Cấu tạo van góc chữa cháy AUTA
Van góc chữa cháy AUTA Model F100H gồm 14 bộ phận chính:
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn |
| 1 | Thân van (Body) | Gang dẻo DI | BS EN 1563 |
| 2 | Đế van (Base) | Đồng | BS 1400 |
| 3 | Đĩa van (Disc) | Gang dẻo + NBR | BS EN 1563 / BS EN 2104 |
| 4 | Vòng bi (Rolling Ball) | SUS304 | BS EN 10088-3 |
| 5 | Trục van (Stem) | SUS304 | BS EN 10088-3 |
| 6 | Vít hãm đầu bằng | Đồng | BS EN 12163 |
| 7 | Đai ốc (Nut) | Đồng | BS EN 12163 |
| 8 | Nắp van (Valve Cover) | Gang dẻo DI | BS EN 1563 |
| 9 | Tay quay (Hand Wheel) | Gang dẻo DI | BS EN 1563 |
| 10 | Tấm định vị (Plate) | Nhôm | BS EN 573 |
| 11 | Bu lông (Screw Bolt) | SUS304 | BS EN 10088-3 |
| 12 | Gioăng O-ring | NBR | BS EN 2104 |
| 13 | Gioăng O-ring | NBR | BS EN 2104 |
| 14 | Khớp nối chữa cháy (Gost Coupling) | Nhôm | BS EN 573 |
Nguyên lý hoạt động
Van góc chữa cháy AUTA hoạt động bằng cơ cấu tay quay kết hợp với trục ren.
Khi xoay tay quay ngược chiều kim đồng hồ, trục van sẽ nâng đĩa van lên, tạo khoảng trống để nước từ đường ống chính chảy qua cửa ra và cấp đến vòi chữa cháy. Khi xoay tay quay theo chiều kim đồng hồ, đĩa van ép chặt vào đế van, ngăn hoàn toàn dòng nước.
Nhờ thiết kế dạng góc 90°, dòng nước được chuyển hướng hiệu quả, giảm tổn thất áp suất và giúp người sử dụng dễ dàng kết nối vòi chữa cháy trong quá trình vận hành.
Ưu điểm nổi bật
- Thiết kế chuyên dụng cho tủ chữa cháy trong nhà.
- Thân gang dẻo chắc chắn, chịu áp lực cao.
- Đĩa van bọc cao su NBR kín nước tốt.
- Trục và bu lông inox SUS304 chống ăn mòn.
- Tay quay vận hành nhẹ, dễ thao tác.
- Kết nối ren BSPT/NPT phổ biến.
- Sơn Epoxy FBE chống gỉ sét và tăng tuổi thọ.
- Lưu lượng nước ổn định, tổn thất áp suất thấp.
- Bảo trì, thay thế đơn giản.
- Độ bền cao, vận hành ổn định trong thời gian dài.
Bảng kích thước
| Size | D | L | H | H1 | |
| DN | Inch | (mm) | (mm) | (mm) | (mm) |
| 50 | 2″ | 52.12 – 55.58 | 94 | 163 | 65 |
| 65 | 2.5″ | 64.31 – 66.27 | 104 | 170 | 72 |
Ứng dụng
Van góc chữa cháy trong nhà AUTA Model F100H được sử dụng tại các vị trí lấy nước của hệ thống chữa cháy vách tường, giúp cấp nước nhanh chóng cho vòi chữa cháy khi có sự cố.
Các ứng dụng phổ biến gồm:
- Tủ chữa cháy trong nhà.
- Chung cư và tòa nhà cao tầng.
- Trung tâm thương mại.
- Văn phòng và cao ốc.
- Nhà máy, khu công nghiệp.
- Kho hàng và trung tâm logistics.
- Khách sạn, bệnh viện.
- Trường học và cơ sở giáo dục.
- Nhà ga, sân bay.
- Các công trình dân dụng và công nghiệp có hệ thống PCCC.
Địa chỉ mua Van góc chữa cháy AUTA chính hãng
Nếu bạn đang tìm mua Van góc chữa cháy trong nhà AUTA Model F100H chính hãng với đầy đủ CO, CQ, giá cạnh tranh và nguồn hàng sẵn kho, Công Ty Cổ phần Vật tư Thiết bị DTA Việt Nam là đơn vị phân phối uy tín trên thị trường.
DTA Việt Nam cung cấp đầy đủ kích thước DN50 và DN65, hỗ trợ tư vấn kỹ thuật, lựa chọn sản phẩm phù hợp với từng hệ thống PCCC, giao hàng nhanh trên toàn quốc cùng chính sách bảo hành rõ ràng, giúp khách hàng yên tâm trong quá trình sử dụng.
