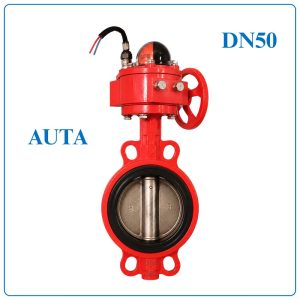

Van bướm tín hiệu điện AUTA là gì?

Van bướm tín hiệu điện AUTA (Wafer Butterfly Valve with Signal Operation) là dòng van bướm kiểu Wafer tích hợp công tắc tín hiệu (Signal Switch/Supervisory Switch), được sử dụng để đóng mở hoặc điều tiết dòng lưu chất, đồng thời truyền tín hiệu trạng thái của van về tủ điều khiển trung tâm, hệ thống báo cháy hoặc hệ thống quản lý tòa nhà (BMS).

Van được thiết kế với thân gang dẻo (Ductile Iron), đĩa van inox SUS304, gioăng EPDM và trục inox SUS420, mang lại khả năng làm kín cao, chống ăn mòn và tuổi thọ lâu dài. Thiết bị tín hiệu điện được lắp phía trên van giúp giám sát trạng thái đóng hoặc mở của van theo thời gian thực, đặc biệt phù hợp với các hệ thống phòng cháy chữa cháy (PCCC).

Van bướm tín hiệu điện AUTA được sử dụng phổ biến trong hệ thống sprinkler, trạm bơm chữa cháy, cấp nước, HVAC, nhà máy xử lý nước và các công trình yêu cầu giám sát trạng thái van từ xa.

Thông số kỹ thuật

Ưu điểm của van bướm tín hiệu điện AUTA

• Tích hợp Signal Switch giúp giám sát trạng thái đóng/mở của van theo thời gian thực.
• Có thể kết nối với tủ báo cháy, BMS, PLC hoặc SCADA để quản lý tập trung.
• Thiết kế Wafer nhỏ gọn, tiết kiệm không gian lắp đặt.
• Hộp số tay quay giúp vận hành nhẹ nhàng, đặc biệt đối với van kích thước lớn.
• Đĩa van inox SUS304 chống ăn mòn, phù hợp với nhiều loại lưu chất.
• Gioăng EPDM có độ đàn hồi cao, làm kín hiệu quả và hạn chế rò rỉ.
• Trục SUS420 có độ bền cơ học cao, chống mài mòn tốt.
• Sơn Epoxy FBE dày khoảng 250 micron giúp tăng khả năng chống ăn mòn.
• Đóng mở nhanh với góc quay 90°, đồng thời có thể điều tiết lưu lượng.
• Tuổi thọ cao, bảo trì đơn giản và chi phí vận hành thấp.

Cấu tạo van bướm tín hiệu điện AUTA

Nguyên lý hoạt động

Van bướm tín hiệu điện AUTA hoạt động theo nguyên lý xoay đĩa van thông qua hộp số tay quay, đồng thời tích hợp Signal Switch để giám sát trạng thái của van.

Khi người vận hành quay vô lăng, chuyển động được truyền qua bộ truyền bánh vít – trục vít làm xoay trục van và đĩa van từ 0° đến 90°.

• Khi đĩa van song song với dòng chảy, van mở hoàn toàn và lưu chất lưu thông với tổn thất áp suất thấp.
• Khi đĩa van vuông góc với dòng chảy, van đóng hoàn toàn, gioăng EPDM ép sát đĩa van tạo độ kín cao.
• Trong quá trình đóng hoặc mở, Signal Switch sẽ thay đổi trạng thái tiếp điểm và gửi tín hiệu điện về hệ thống điều khiển để xác nhận vị trí hiện tại của van.

Nhờ chức năng giám sát này, trung tâm điều khiển có thể nhanh chóng phát hiện khi van bị đóng ngoài ý muốn hoặc chưa mở hoàn toàn, góp phần đảm bảo an toàn cho hệ thống, đặc biệt trong các ứng dụng PCCC.

Bảng kích thước (Đơn vị: mm)

Ứng dụng của van bướm tín hiệu điện AUTA

Van bướm tín hiệu điện AUTA được ứng dụng trong các hệ thống yêu cầu vừa điều khiển dòng chảy vừa giám sát trạng thái vận hành của van từ xa.

Các ứng dụng tiêu biểu gồm:

• Hệ thống phòng cháy chữa cháy (PCCC) theo tiêu chuẩn NFPA.
• Hệ thống Sprinkler tự động.
• Trạm bơm chữa cháy và đường ống cấp nước PCCC.
• Nhà máy xử lý nước sạch và nước thải.
• Hệ thống cấp nước đô thị.
• Hệ thống HVAC, Chiller và tuần hoàn nước.
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Nhà máy sản xuất, khu công nghiệp và khu chế xuất.
• Trung tâm thương mại, khách sạn, bệnh viện và tòa nhà cao tầng.
• Các công trình yêu cầu kết nối với PLC, SCADA, BMS hoặc tủ báo cháy để giám sát trạng thái đóng/mở của van theo thời gian thực.

Lưu ý: Van bướm tín hiệu điện AUTA Model 3300H sử dụng Signal Switch với chức năng giám sát và truyền tín hiệu trạng thái van, không phải là van điều khiển bằng mô tơ điện (Electric Actuated Butterfly Valve). Van vẫn được vận hành bằng tay quay hộp số, trong khi bộ tín hiệu điện chỉ gửi tín hiệu về hệ thống điều khiển để phục vụ giám sát và cảnh báo. Điều này giúp tránh nhầm lẫn giữa van bướm tín hiệu điện và van bướm điều khiển điện.
