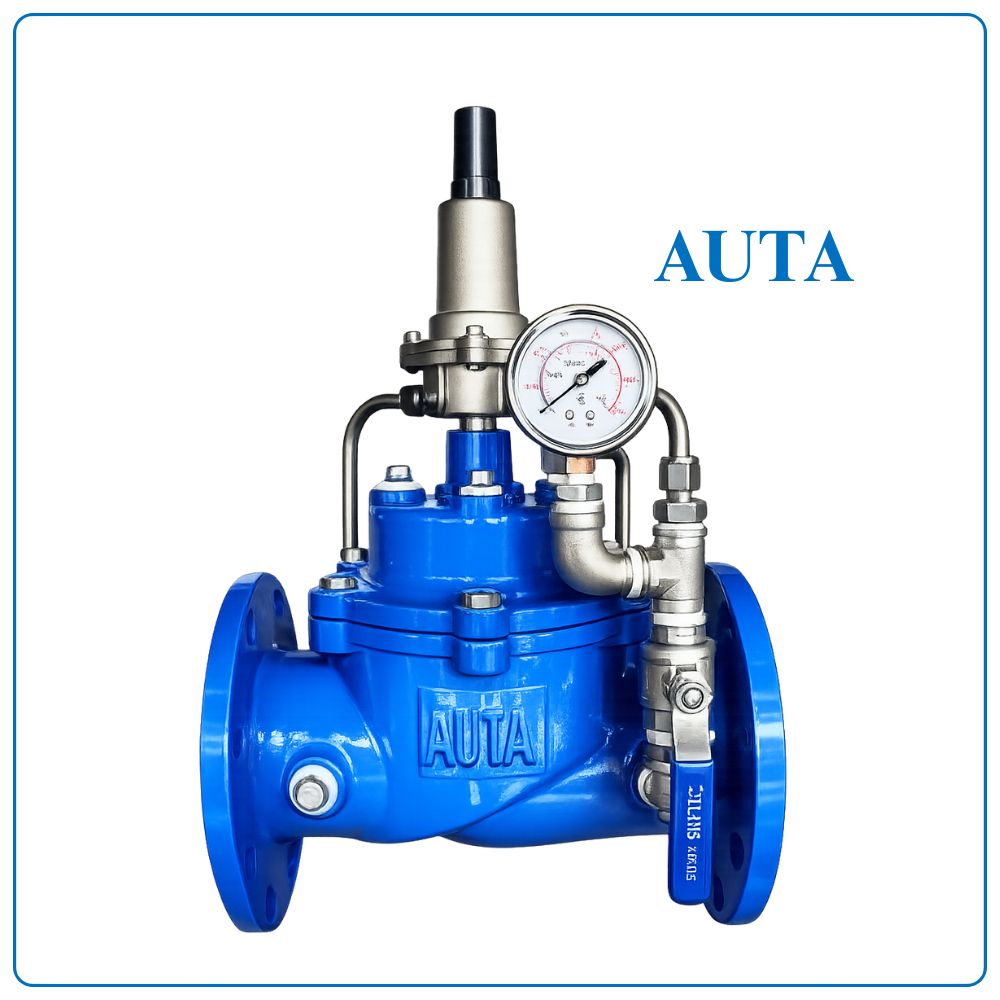

Van An Toàn AUTA

Van an toàn AUTA là gì?

Van an toàn AUTA (Pressure Relief Valve) là thiết bị điều khiển và bảo vệ áp suất được lắp đặt trên hệ thống cấp nước, hệ thống bơm và đường ống công nghiệp. Van có chức năng tự động mở khi áp suất trong đường ống vượt quá giá trị cài đặt, nhanh chóng xả bớt áp lực dư để bảo vệ đường ống, máy bơm và các thiết bị liên quan. Khi áp suất trở về mức an toàn, van sẽ tự động đóng kín, giúp hệ thống vận hành ổn định và hạn chế hiện tượng sốc áp (Water Hammer).

Đặc điểm của van an toàn AUTA

• Thiết kế dạng van điều khiển thủy lực kết hợp van pilot, cho khả năng điều chỉnh áp suất chính xác và phản ứng nhanh.
• Thân van được chế tạo từ vật liệu có độ bền cao, chịu áp lực lớn và chống ăn mòn tốt.
• Bề mặt trong và ngoài phủ sơn Epoxy nhiệt nóng chảy (FBE) dày khoảng 250 μm, tăng khả năng chống gỉ và kéo dài tuổi thọ.
• Kết nối mặt bích theo tiêu chuẩn EN1092-2 và BS4504, thuận tiện lắp đặt trên nhiều hệ thống đường ống.
• Hoạt động hoàn toàn tự động, không cần nguồn điện hoặc khí nén.
• Dễ dàng điều chỉnh áp suất xả thông qua cụm van pilot và vít chỉnh.
• Phù hợp lắp đặt theo phương ngang hoặc phương đứng.
• Được sử dụng rộng rãi trong hệ thống cấp nước sạch, trạm bơm, hệ thống PCCC, HVAC và các đường ống công nghiệp.

Thông số kỹ thuật

Cấu tạo van

Nguyên lý hoạt động

• Khi van pilot được cài đặt ở chế độ xả áp, nước sẽ đi qua van kim, cụm điều khiển chính, ống dẫn A, van pilot và ống dẫn B ra cửa xả. Lúc này van chính ở trạng thái mở.
• Khi áp suất đầu vào vượt quá giá trị cài đặt của van pilot, van xả áp sẽ tự động mở để xả bớt nước thông qua van bi, giúp giảm áp suất trong đường ống.
• Sau khi áp suất giảm xuống mức an toàn, van sẽ tự động đóng lại.
• Khi làm việc ở chế độ van xả áp, van bi luôn được giữ ở trạng thái mở.

Hướng dẫn lắp đặt và điều chỉnh

• Khởi động máy bơm và quan sát đồng hồ áp suất trên van để kiểm tra xem áp suất xả đã đúng với giá trị yêu cầu hay chưa. Nếu chưa đạt, cần tiến hành điều chỉnh.
• Trước tiên, mở máy bơm rồi nới lỏng vít điều chỉnh như trong sơ đồ. Nếu đồng hồ áp suất hiển thị giá trị bằng 0, từ từ siết vít điều chỉnh theo chiều xuống dưới và theo dõi đồng hồ cho đến khi đạt mức áp suất mong muốn.
• Nếu áp suất trong đường ống không ổn định khiến kim đồng hồ dao động liên tục, có thể điều chỉnh sao cho kim dao động quanh vị trí trung tâm.
• Sau khi hoàn tất việc điều chỉnh, khởi động lại máy bơm nhiều lần để kiểm tra khả năng xả áp và xác nhận van hoạt động đúng giá trị cài đặt.
• Trong quá trình điều chỉnh áp suất, việc van xả ra một lượng nước nhỏ là hiện tượng hoàn toàn bình thường.
• Van kim có nhiệm vụ điều khiển tốc độ xả áp và tốc độ đóng van. Khi mở van kim lớn, quá trình xả áp diễn ra chậm hơn nhưng van đóng nhanh hơn. Ngược lại, khi mở van kim nhỏ, van xả áp nhanh hơn nhưng đóng chậm hơn. Vì vậy, nên điều chỉnh van kim ở mức mở vừa phải để đạt hiệu quả vận hành tối ưu.

Ứng dụng của van an toàn AUTA

Van an toàn AUTA được lắp đặt tại những vị trí có nguy cơ phát sinh quá áp trong hệ thống đường ống nhằm bảo vệ thiết bị và duy trì quá trình vận hành an toàn. Thiết bị được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước sạch: Bảo vệ đường ống và các thiết bị trước hiện tượng tăng áp đột ngột do máy bơm khởi động, dừng hoặc thay đổi lưu lượng.
• Trạm bơm cấp nước: Lắp đặt tại đầu ra của máy bơm hoặc trên đường ống chính để tự động xả áp khi áp suất vượt quá giá trị cài đặt, giúp bảo vệ máy bơm và phụ kiện.
• Hệ thống phòng cháy chữa cháy (PCCC): Ngăn ngừa tình trạng quá áp trong mạng lưới chữa cháy, đảm bảo đường ống, van và các thiết bị hoạt động an toàn.
• Hệ thống HVAC: Bảo vệ các đường ống tuần hoàn nước lạnh, nước nóng và thiết bị trao đổi nhiệt khỏi áp suất vượt ngưỡng cho phép.
• Nhà máy xử lý nước và nước thải: Kiểm soát áp suất trong các tuyến ống truyền tải, bể chứa và hệ thống bơm, góp phần giảm nguy cơ hư hỏng thiết bị.
• Khu công nghiệp và nhà máy sản xuất: Được sử dụng trong các hệ thống cấp nước công nghiệp để giảm thiểu rủi ro do áp suất tăng cao, kéo dài tuổi thọ của đường ống và thiết bị.
• Hệ thống tưới tiêu nông nghiệp: Bảo vệ đường ống, van và thiết bị tưới trước các đợt tăng áp đột ngột, giúp hệ thống vận hành ổn định và bền bỉ.
• Mạng lưới cấp nước đô thị: Lắp đặt tại các tuyến ống chính, cuối tuyến hoặc khu vực có biến động áp suất lớn để tự động xả áp, hạn chế hiện tượng búa nước (Water Hammer), giảm nguy cơ rò rỉ và vỡ đường ống.
