Van Xả Tràn AUTA
| Thông số | Chi tiết |
| Tên sản phẩm | Van xả tràn AUTA |
| Model | 9100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN300 |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn kết nối | EN1092-2, BS4504 |
| Tiêu chuẩn kỹ thuật | FM Class 1041 |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Thân van | Gang dẻo DI |
| Sơn phủ | Sơn Epoxy nung chảy FBE dày khoảng 250 μm |
| Môi trường làm việc | Nước sạch, hệ thống chữa cháy Deluge |

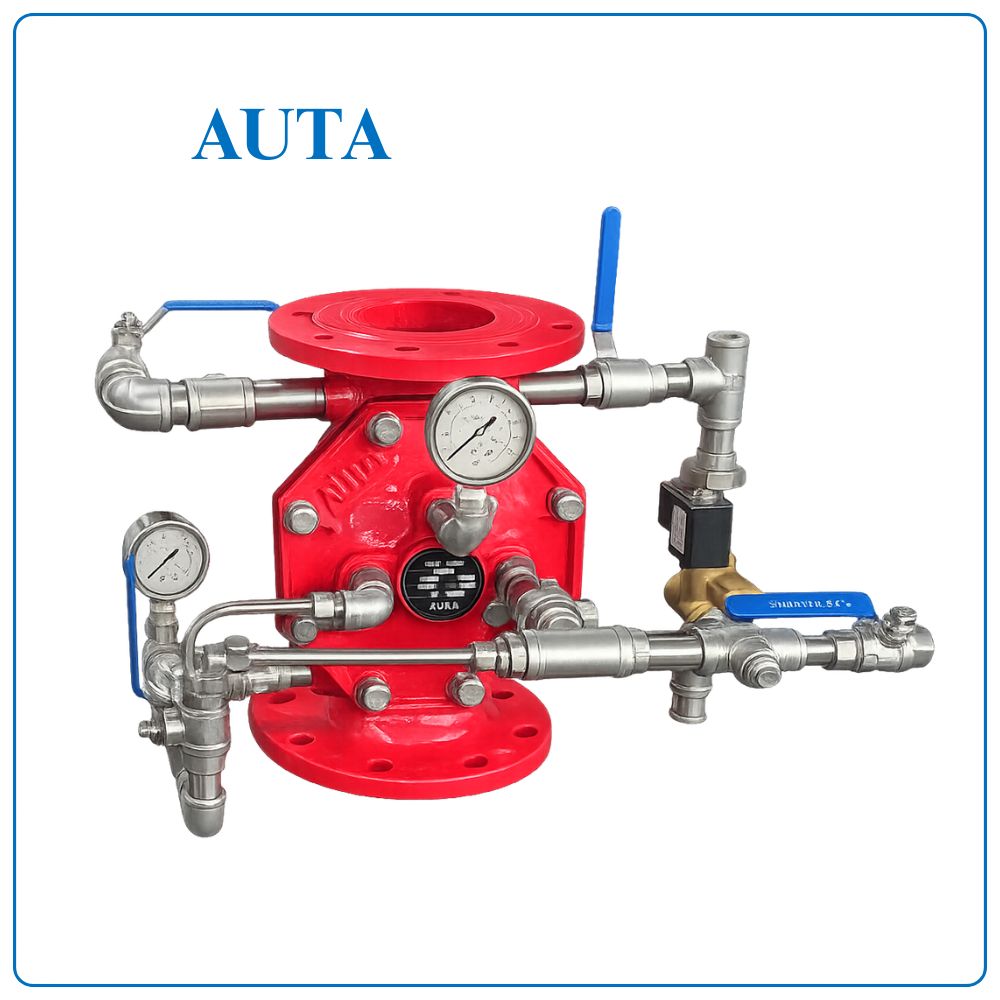

Van xả tràn AUTA là gì?
Van xả tràn AUTA Model 9100H (Deluge Valve) là thiết bị điều khiển trung tâm trong hệ thống chữa cháy Deluge. Van có nhiệm vụ đóng kín đường nước trong trạng thái bình thường và tự động mở hoàn toàn khi nhận tín hiệu từ hệ thống báo cháy hoặc điều khiển bằng tay, đưa lưu lượng nước lớn đến toàn bộ đầu phun chữa cháy trong thời gian ngắn nhất.
Sản phẩm được thiết kế theo tiêu chuẩn FM Class 1041, phù hợp với các hệ thống phòng cháy chữa cháy yêu cầu lưu lượng lớn như nhà máy hóa chất, kho nhiên liệu, nhà máy điện, sân bay và các khu vực có nguy cơ cháy cao.
Thông số kỹ thuật
| Thông số | Chi tiết |
| Tên sản phẩm | Van xả tràn AUTA |
| Model | 9100H |
| Thương hiệu | AUTA |
| Kích thước | DN50 – DN300 |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn kết nối | EN1092-2, BS4504 |
| Tiêu chuẩn kỹ thuật | FM Class 1041 |
| Áp lực làm việc | PN10, PN16 |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Thân van | Gang dẻo DI |
| Sơn phủ | Sơn Epoxy nung chảy FBE dày khoảng 250 μm |
| Môi trường làm việc | Nước sạch, hệ thống chữa cháy Deluge |
Cấu tạo van xả tràn AUTA
Van xả tràn AUTA Model 9100H gồm 09 bộ phận chính:
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn |
| 1 | Công tắc áp suất nước (Water Flow Pressure Switch) | Tiêu chuẩn | — |
| 2 | Van bi (Ball Valve) | Đồng / SUS304 | BS 1400 / BS EN 10088-3 |
| 3 | Đồng hồ áp suất màng (Diaphragm Chamber Pressure Gauge) | Tiêu chuẩn | — |
| 4 | Thân van xả tràn (Deluge Valve Body) | Gang dẻo DI | BS EN 1563 |
| 5 | Công tắc áp suất (Pressure Switch) | Tiêu chuẩn | — |
| 6 | Cút nối (Elbow) | SUS304 | BS EN 10088-3 |
| 7 | Chuông nước (Water Motor Alarm Gong) | SUS304 | BS EN 10088-3 |
| 8 | Van xả tự động (Automatic Drain Valve) | Đồng / SUS304 | BS 1400 / BS EN 10088-3 |
| 9 | Van điện từ (Solenoid Valve) | Tiêu chuẩn | — |
Nguyên lý hoạt động
Trong trạng thái bình thường, buồng màng của van được duy trì áp suất giúp van luôn ở vị trí đóng.
Khi hệ thống báo cháy kích hoạt hoặc van điện từ nhận tín hiệu điều khiển, áp suất trong buồng màng giảm xuống làm van mở hoàn toàn. Nước từ nguồn cấp sẽ chảy trực tiếp đến toàn bộ mạng lưới đầu phun Deluge với lưu lượng lớn để dập tắt đám cháy.
Đồng thời, chuông nước và công tắc áp suất sẽ phát tín hiệu báo động đến trung tâm điều khiển. Sau khi kết thúc quá trình chữa cháy, hệ thống sẽ được thiết lập lại để đưa van trở về trạng thái ban đầu.
Ưu điểm nổi bật
- Thiết kế chuyên dụng cho hệ thống chữa cháy Deluge.
- Đáp ứng tiêu chuẩn FM Class 1041.
- Đóng mở nhanh, lưu lượng lớn.
- Hoạt động ổn định và chính xác.
- Điều khiển bằng van điện từ hoặc thủ công.
- Chuông nước và công tắc áp suất báo động tức thời.
- Sơn Epoxy FBE chống ăn mòn hiệu quả.
- Phụ kiện inox SUS304 có tuổi thọ cao.
- Bảo trì, kiểm tra và vận hành thuận tiện.
- Phù hợp với nhiều công trình công nghiệp có yêu cầu PCCC nghiêm ngặt.
Bảng kích thước
| Size | L | H1 | H2 | D | D1 | n-d | ||||
| DN | Inch | (mm) | (mm) | (mm) | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 |
| 50 | 2″ | 700 | 300 | 500 | 165 | 165 | 125 | 125 | 4-18 | 4-18 |
| 65 | 2.5″ | 700 | 300 | 500 | 185 | 185 | 145 | 145 | 4-18 | 4-18 |
| 80 | 3″ | 730 | 320 | 523 | 200 | 200 | 160 | 160 | 8-18 | 8-18 |
| 100 | 4″ | 730 | 320 | 523 | 220 | 220 | 180 | 180 | 8-18 | 8-18 |
| 125 | 5″ | 775 | 400 | 588 | 250 | 250 | 210 | 210 | 8-18 | 8-18 |
| 150 | 6″ | 775 | 400 | 588 | 285 | 285 | 240 | 240 | 8-22 | 8-22 |
| 200 | 8″ | 827 | 510 | 688 | 340 | 340 | 295 | 295 | 8-22 | 12-22 |
| 250 | 10″ | 860 | 600 | 728 | 395 | 405 | 350 | 355 | 12-22 | 12-28 |
| 300 | 12″ | 900 | 660 | 788 | 445 | 460 | 400 | 410 | 12-22 | 16-31 |
Ứng dụng
Van xả tràn AUTA Model 9100H được sử dụng trong các hệ thống chữa cháy Deluge và các hệ thống phun nước tốc độ cao, nơi yêu cầu toàn bộ đầu phun hoạt động đồng thời khi xảy ra sự cố cháy.
- Hệ thống chữa cháy Deluge.
- Nhà máy hóa chất.
- Kho chứa xăng dầu và nhiên liệu.
- Nhà máy điện.
- Nhà máy thép, xi măng.
- Khu công nghiệp và nhà xưởng.
- Nhà chứa máy bay, sân bay.
- Kho hàng logistics.
- Cảng biển.
- Các công trình có nguy cơ cháy nổ cao.
Địa chỉ mua Van xả tràn AUTA chính hãng
Công Ty Cổ phần Vật tư Thiết bị DTA Việt Nam là đơn vị phân phối uy tín, cung cấp đa dạng kích thước từ DN50 đến DN300, hỗ trợ tư vấn kỹ thuật, giao hàng nhanh trên toàn quốc và chế độ bảo hành rõ ràng. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn, lắp đặt và vận hành hệ thống PCCC hiệu quả.
