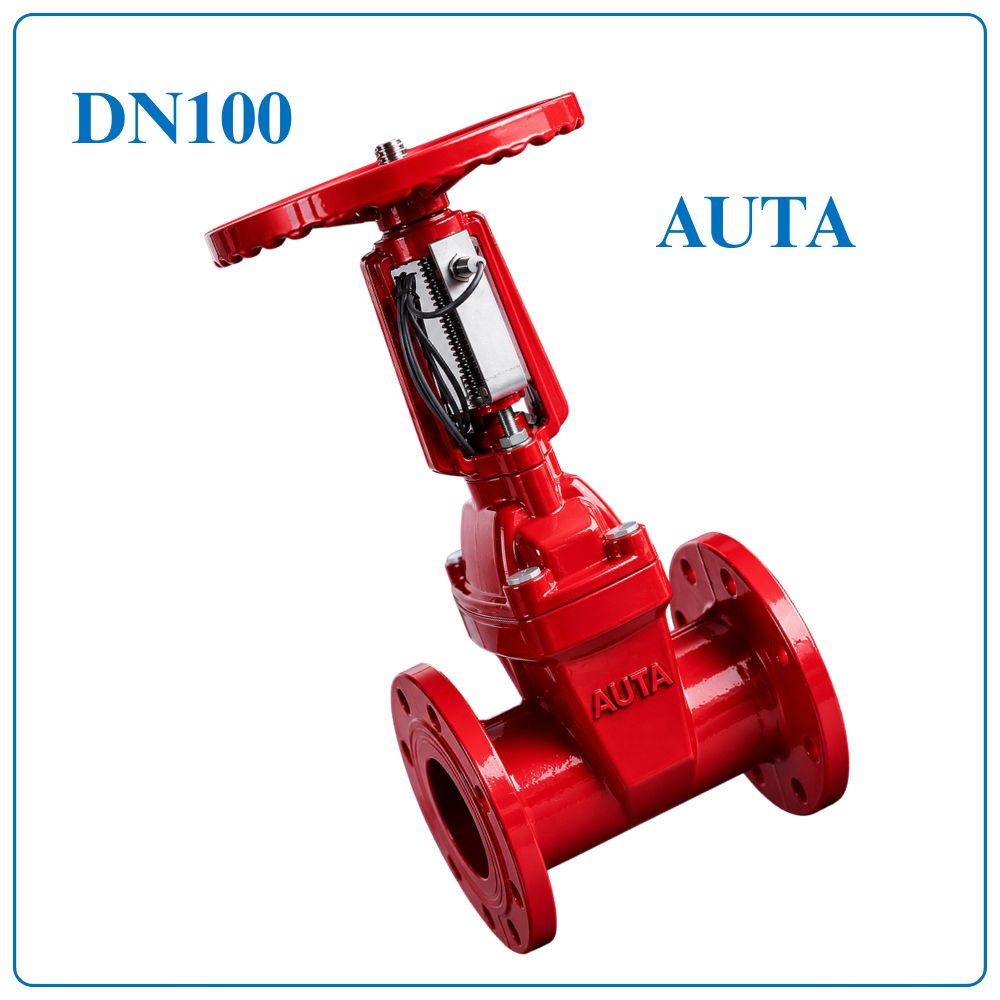

Van Cổng Tín Hiệu Điện AUTA DN100

Van Cổng Tín Hiệu Điện AUTA DN100 là gì?

Van Cổng Tín Hiệu Điện AUTA DN100 là dòng van cổng ty nổi được tích hợp công tắc tín hiệu (Signal Switch) giúp giám sát trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm. Với kích thước DN100 (Phi 114 mm – 4 Inch), sản phẩm được sử dụng rộng rãi trong hệ thống phòng cháy chữa cháy (PCCC), cấp nước sạch, HVAC và các hệ thống đường ống công nghiệp cần theo dõi vận hành từ xa.

Thông số kỹ thuật

Đặc điểm nổi bật

• Thiết kế ty nổi giúp nhận biết trực quan trạng thái đóng mở của van.
• Trang bị công tắc tín hiệu truyền trạng thái vận hành về tủ điều khiển.
• Thân van bằng gang dẻo chịu lực tốt, tuổi thọ cao.
• Đĩa van bọc cao su EPDM cho khả năng làm kín hiệu quả.
• Ty van SUS420 chống ăn mòn và chịu mài mòn tốt.
• Lớp sơn Epoxy FBE dày khoảng 250μm giúp chống gỉ sét trong môi trường ẩm.
• Kết nối mặt bích theo tiêu chuẩn quốc tế, dễ dàng lắp đặt và thay thế.
• Phù hợp với nhiều hệ thống cấp nước và phòng cháy chữa cháy.

Cấu tạo Van Cổng Tín Hiệu Điện AUTA DN100

Van được cấu tạo từ 13 bộ phận chính như sau:

Chức năng của các bộ phận

• Thân van: Chịu áp lực và bảo vệ toàn bộ kết cấu bên trong.
• Đĩa van: Đóng mở dòng chảy và tạo độ kín nhờ lớp cao su EPDM.
• Ty van: Truyền chuyển động từ tay quay đến đĩa van.
• Gioăng và O-Ring: Ngăn ngừa rò rỉ lưu chất trong quá trình vận hành.
• Đai ốc đồng thau: Hỗ trợ truyền động, giảm mài mòn.
• Tay quay: Dùng để vận hành đóng hoặc mở van bằng tay.
• Signal Switch: Giám sát vị trí đóng mở của van và truyền tín hiệu về trung tâm điều khiển.

Nguyên lý hoạt động

Van hoạt động bằng cách xoay tay quay làm đai ốc truyền động quay theo, kéo ty van và đĩa van di chuyển lên hoặc xuống.

• Khi đĩa van nâng lên hoàn toàn, dòng lưu chất đi qua với tổn thất áp suất rất thấp.
• Khi đĩa van hạ xuống, dòng chảy được đóng kín hoàn toàn.

Đồng thời, công tắc tín hiệu sẽ ghi nhận trạng thái của van và gửi tín hiệu đóng hoặc mở về tủ điều khiển, giúp người vận hành theo dõi tình trạng hệ thống mà không cần kiểm tra trực tiếp.

Ứng dụng

Van Cổng Tín Hiệu Điện AUTA DN100 được ứng dụng trong nhiều lĩnh vực như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt.
• Hệ thống cấp nước đô thị.
• Nhà máy sản xuất.
• Khu công nghiệp.
• Trung tâm thương mại.
• Bệnh viện.
• Chung cư và tòa nhà cao tầng.
• Hệ thống HVAC.
• Trạm bơm và hệ thống xử lý nước.

Hướng dẫn lắp đặt

Để van hoạt động ổn định và bền bỉ, cần lưu ý:

• Kiểm tra kích thước DN100 và tiêu chuẩn mặt bích trước khi lắp.
• Làm sạch đường ống trước khi đưa van vào hệ thống.
• Lắp van đúng chiều và căn chỉnh đồng tâm với đường ống.
• Siết bu lông theo hình chữ X để lực được phân bố đều.
• Kết nối công tắc tín hiệu theo đúng sơ đồ kỹ thuật.
• Kiểm tra tín hiệu và vận hành thử trước khi đưa hệ thống vào sử dụng.

Lưu ý khi sử dụng

• Không sử dụng van để điều tiết lưu lượng trong thời gian dài.
• Đóng mở van từ từ để hạn chế hiện tượng sốc áp.
• Kiểm tra định kỳ công tắc tín hiệu và dây dẫn.
• Bảo dưỡng ty van, tay quay và gioăng làm kín theo khuyến nghị của nhà sản xuất.
• Nếu lắp đặt ngoài trời nên kiểm tra lớp sơn Epoxy định kỳ để đảm bảo khả năng chống ăn mòn.

Mua Van Cổng Tín Hiệu Điện AUTA DN100 chính hãng ở đâu?

Công ty Cổ phần Vật tư Thiết bị DTA Việt Nam là đơn vị cung cấp Van Cổng Tín Hiệu Điện AUTA DN100 (Phi 114 – 4 Inch) chính hãng, đầy đủ chứng nhận CO-CQ, đáp ứng nhu cầu cho các công trình dân dụng, công nghiệp và hệ thống PCCC trên toàn quốc.

Khi mua hàng tại DTA Việt Nam, khách hàng được:

• Cam kết sản phẩm chính hãng.
• Giá cạnh tranh, nhiều ưu đãi cho dự án.
• Hỗ trợ tư vấn kỹ thuật và lựa chọn model phù hợp.
• Hàng luôn có sẵn với nhiều kích thước từ DN50 đến DN600.
• Giao hàng nhanh trên toàn quốc.
