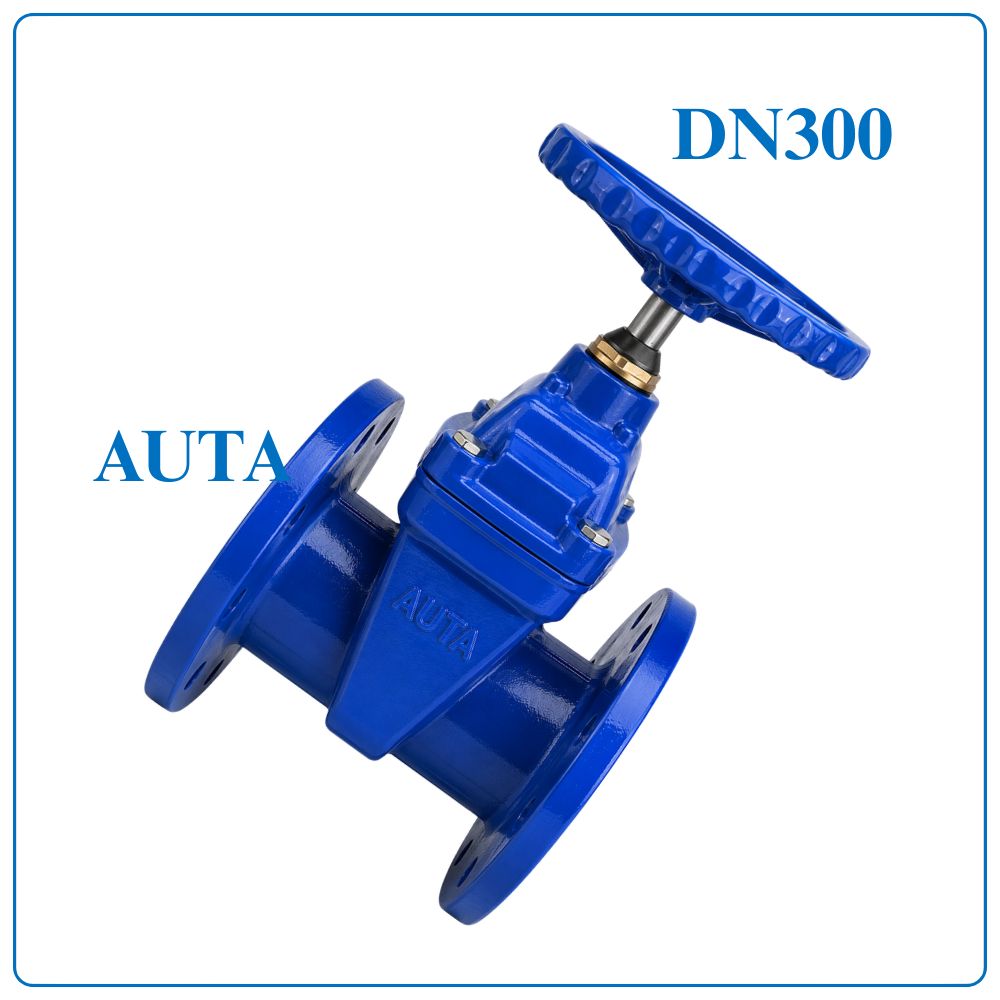

Van Cổng Ty Chìm AUTA DN300

Thông số	Giá trị
Tên sản phẩm	Van Cổng Ty Chìm AUTA DN300
Thương hiệu	AUTA
Model	Van cổng ty chìm tay quay
Kích thước	DN300
Quy đổi	Phi 325 – 12 inch
Chiều dài van (L)	356 mm
Kiểu van	Ty chìm
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	BS 4504 PN16 / EN 1092-2
Áp lực làm việc	PN16
Số lỗ bulông	12 lỗ
Đường kính lỗ bulông	Ø28 mm
Đường kính vòng tâm bulông (PCD)	Ø410 mm
Thân van	Gang cầu (DI) phủ sơn Epoxy
Đĩa van	Gang cầu bọc cao su EPDM
Ty van	Inox SUS304
Gioăng làm kín	EPDM
Nhiệt độ làm việc	0°C ~ 80°C
Môi trường làm việc	Nước sạch, nước thải, PCCC
Xuất xứ	Malaysia
Chứng từ	CO, CQ

Danh mục: Van cổng ty chìm AUTA

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội. HCM: 665A Lê Văn Tách, An Bình, Dĩ An, TP. HCM, Việt Nam.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Rate this product

Van Cổng Ty Chìm AUTA DN300 là gì?

Van Cổng Ty Chìm AUTA DN300 là thiết bị đóng mở dòng chảy được lắp đặt trên hệ thống đường ống DN300 (Phi 325 – 12 inch). Van được thiết kế theo kiểu ty chìm, giúp tiết kiệm không gian lắp đặt, vận hành ổn định và bảo vệ các bộ phận truyền động bên trong khỏi tác động của môi trường.

Sản phẩm được chế tạo từ gang cầu phủ sơn Epoxy, đĩa van bọc cao su EPDM và ty van inox SUS304, phù hợp sử dụng trong hệ thống cấp nước sạch, phòng cháy chữa cháy (PCCC), xử lý nước, trạm bơm và các công trình công nghiệp.

Thông số kỹ thuật Van Cổng Ty Chìm AUTA DN300

Thông số	Giá trị
Tên sản phẩm	Van Cổng Ty Chìm AUTA DN300
Thương hiệu	AUTA
Model	1100H
Kích thước	DN300
Quy đổi	Phi 325 – 12 inch
Chiều dài van (L)	356 mm
Kiểu van	Ty chìm
Kiểu kết nối	Mặt bích
Tiêu chuẩn mặt bích	BS 4504 PN16 / EN 1092-2
Áp lực làm việc	PN16
Số lỗ bulông	12 lỗ
Đường kính lỗ bulông	Ø28 mm
Đường kính vòng tâm bulông (PCD)	Ø410 mm
Thân van	Gang cầu (DI) phủ sơn Epoxy
Đĩa van	Gang cầu bọc cao su EPDM
Ty van	Inox SUS304
Gioăng làm kín	EPDM
Nhiệt độ làm việc	0°C ~ 80°C
Môi trường làm việc	Nước sạch, nước thải, PCCC
Xuất xứ	Malaysia
Chứng từ	CO, CQ

Ưu điểm của Van Cổng Ty Chìm AUTA DN300

Thiết kế ty chìm giúp tiết kiệm chiều cao lắp đặt và phù hợp với các hố van hoặc hệ thống ngầm.
Thân van bằng gang cầu có khả năng chịu áp lực lớn và chống va đập hiệu quả.
Sơn Epoxy phủ toàn bộ thân van giúp chống oxy hóa và tăng tuổi thọ sản phẩm.
Đĩa van bọc cao su EPDM tạo độ kín cao, hạn chế rò rỉ lưu chất.
Ty van inox SUS304 chống ăn mòn, vận hành ổn định trong môi trường nước.
Dòng chảy lưu thông thuận lợi khi van mở hoàn toàn, giảm tổn thất áp suất.
Tay quay chắc chắn, thao tác nhẹ nhàng ngay cả với kích thước lớn.
Kết cấu đơn giản, thuận tiện cho việc bảo dưỡng và thay thế linh kiện.
Phù hợp với nhiều hệ thống cấp nước, PCCC và công trình hạ tầng quy mô lớn.

Cấu tạo Van Cổng Ty Chìm AUTA DN300

Van Cổng Ty Chìm AUTA DN300 được cấu tạo từ các bộ phận có chất lượng cao, đảm bảo khả năng vận hành ổn định và độ bền lâu dài.

STT	Tên bộ phận	Vật liệu	Tiêu chuẩn tham khảo
1	Thân van (Body)	Gang cầu (DI)	BS EN 1563
2	Đĩa van (Disc)	EPDM + Gang cầu (DI)	BS EN 681 / BS EN 1563
3	Gioăng làm kín (Gasket)	EPDM	BS EN 681
4	Ty van (Stem)	Inox SUS304	BS EN 10088-3
5	Nắp van (Bonnet)	Gang cầu (DI)	BS EN 1563
6	Vòng đệm chặn (Thrust Washer)	Đồng thau	BS 1400
7	Bạc đỡ ty (Thrust Sleeve)	Đồng thau	BS 1400
8	Phớt chèn (Gland)	Gang cầu (DI)	BS EN 1563
9	Tay quay (Handwheel)	Gang cầu (DI)	BS EN 1563
10	Bu lông (Bolts)	Inox SUS304	BS EN 10088-3
11	Vòng đệm (Washers)	Inox SUS304	BS EN 10088-3
12	Nắp chắn bụi (Dust Cover)	EPDM	BS EN 681
13	Gioăng O-Ring số 1	EPDM	BS EN 681
14	Gioăng O-Ring số 2	EPDM	BS EN 681
15	Gioăng O-Ring số 3	EPDM	BS EN 681
16	Đai ốc ty van (Stem Nut)	Đồng thau	BS 1400

Nguyên lý hoạt động

Van Cổng Ty Chìm AUTA DN300 hoạt động thông qua cơ cấu truyền động bằng tay quay. Khi xoay tay quay ngược chiều kim đồng hồ, ty van sẽ kéo đĩa van nâng lên, tạo khoảng trống để lưu chất lưu thông qua đường ống.

Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn hoàn toàn dòng chảy. Van được thiết kế để làm việc ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, giúp giảm mài mòn và duy trì hiệu suất hoạt động.

Ứng dụng của Van Cổng Ty Chìm AUTA DN300

Van Cổng Ty Chìm AUTA DN300 được sử dụng trong nhiều lĩnh vực như:

Hệ thống cấp nước sạch.
Hệ thống cấp nước đô thị.
Hệ thống phòng cháy chữa cháy (PCCC).
Nhà máy xử lý nước và nước thải.
Trạm bơm nước.
Nhà máy sản xuất và khu công nghiệp.
Hệ thống thủy lợi.
Hệ thống HVAC.
Các công trình hạ tầng kỹ thuật và cấp thoát nước.

Hướng dẫn lắp đặt

Để đảm bảo van hoạt động ổn định và đạt hiệu quả cao, cần lưu ý:

Kiểm tra kích thước DN300 và tiêu chuẩn mặt bích trước khi lắp đặt.
Làm sạch mặt bích và đường ống trước khi kết nối.
Lắp gioăng đúng vị trí để đảm bảo độ kín.
Siết bu lông theo thứ tự đối xứng để lực phân bố đồng đều.
Kiểm tra quá trình đóng mở trước khi đưa hệ thống vào vận hành.
Không sử dụng van để điều tiết lưu lượng trong thời gian dài.

Lưu ý khi sử dụng

Chỉ nên vận hành van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
Không dùng lực quá mạnh khi tay quay đã đến điểm dừng.
Kiểm tra định kỳ gioăng làm kín, bu lông và lớp sơn bảo vệ.
Đóng mở van định kỳ nếu hệ thống ít sử dụng để tránh kẹt đĩa van.
Bảo dưỡng theo khuyến nghị của nhà sản xuất nhằm kéo dài tuổi thọ thiết bị.

Địa chỉ cung cấp Van Cổng Ty Chìm AUTA DN300 uy tín

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối Van Cổng Ty Chìm AUTA DN300 chính hãng, đáp ứng nhu cầu cho các công trình cấp nước, PCCC, xử lý nước và hệ thống công nghiệp trên toàn quốc. Sản phẩm được cung cấp đầy đủ CO, CQ, nguồn gốc rõ ràng và hỗ trợ tư vấn kỹ thuật theo từng yêu cầu thực tế.

Với nguồn hàng sẵn kho, chính sách giá cạnh tranh và dịch vụ giao hàng nhanh, DTA Việt Nam luôn sẵn sàng đồng hành cùng khách hàng trong việc lựa chọn giải pháp van công nghiệp phù hợp cho mọi dự án.
