Van Cổng Ty Chìm AUTA DN50
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Chìm AUTA DN50 |
| Thương hiệu | AUTA |
| Model | 1100H |
| Kích thước | DN50 |
| Quy đổi | Phi 60 – 2 inch |
| Chiều dài van (L) | 178 mm |
| Kiểu van | Ty chìm |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | BS 4504 PN16 / EN 1092-2 |
| Áp lực làm việc | PN16 |
| Số lỗ bulông | 4 lỗ |
| Đường kính lỗ bulông | Ø19 mm |
| Đường kính vòng tâm bulông (PCD) | Ø125 mm |
| Thân van | Gang cầu (DI) phủ sơn Epoxy |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Gioăng làm kín | EPDM |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước thải, PCCC |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |

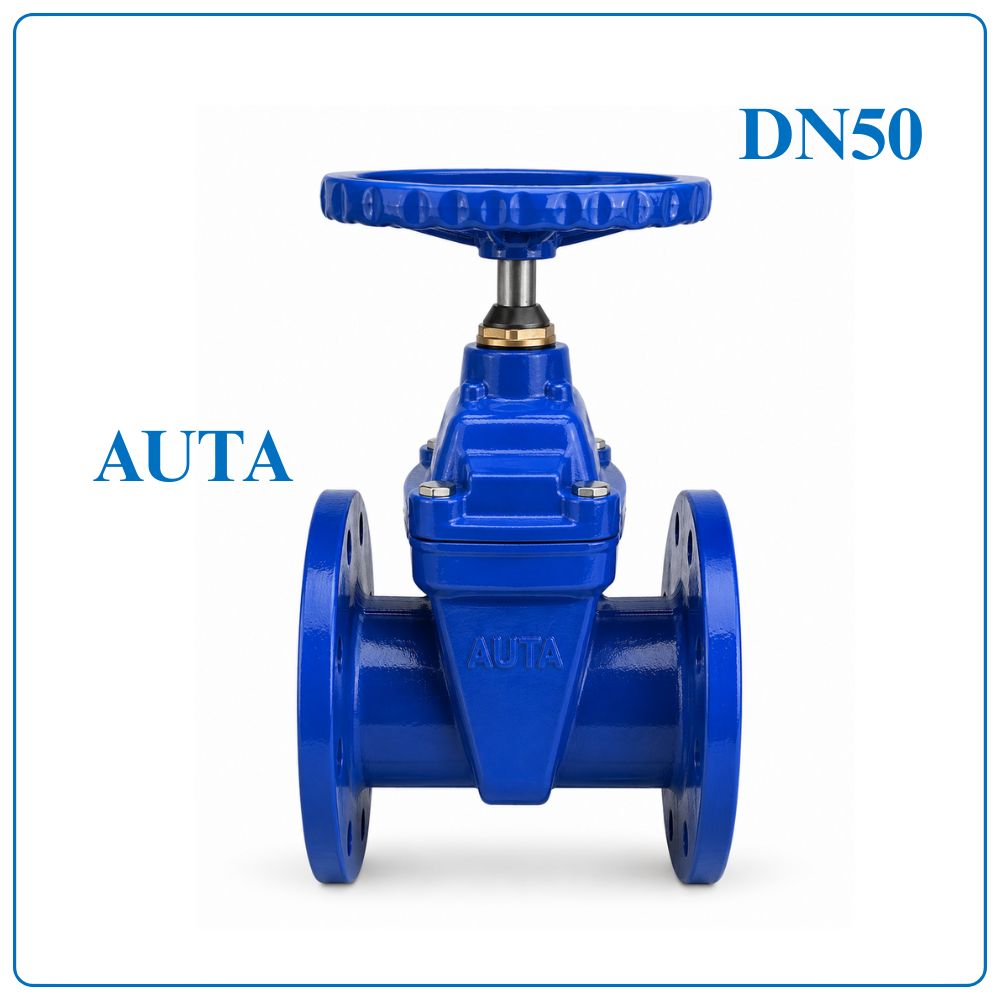

Van Cổng Ty Chìm AUTA DN50 là gì?
Van Cổng Ty Chìm AUTA DN50 là thiết bị đóng mở dòng chảy sử dụng cho hệ thống đường ống DN50 (Phi 60 – 2 inch). Van được thiết kế theo kiểu ty chìm, giúp tiết kiệm không gian lắp đặt, đồng thời bảo vệ ty van trong quá trình vận hành.
Sản phẩm được chế tạo từ gang cầu phủ sơn Epoxy, đĩa van bọc cao su EPDM và ty van inox SUS304, thích hợp sử dụng trong hệ thống cấp nước sạch, phòng cháy chữa cháy (PCCC), xử lý nước và các công trình công nghiệp.
Thông số kỹ thuật Van Cổng Ty Chìm AUTA DN50
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Chìm AUTA DN50 |
| Thương hiệu | AUTA |
| Model | 1100H |
| Kích thước | DN50 |
| Quy đổi | Phi 60 – 2 inch |
| Chiều dài van (L) | 178 mm |
| Kiểu van | Ty chìm |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | BS 4504 PN16 / EN 1092-2 |
| Áp lực làm việc | PN16 |
| Số lỗ bulông | 4 lỗ |
| Đường kính lỗ bulông | Ø19 mm |
| Đường kính vòng tâm bulông (PCD) | Ø125 mm |
| Thân van | Gang cầu (DI) phủ sơn Epoxy |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Gioăng làm kín | EPDM |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước thải, PCCC |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Ưu điểm của Van Cổng Ty Chìm AUTA DN50
- Thiết kế ty chìm giúp tối ưu không gian lắp đặt.
- Thân van gang cầu có độ bền cao, chịu áp lực tốt.
- Sơn Epoxy chống ăn mòn, phù hợp với môi trường ẩm ướt.
- Đĩa van bọc cao su EPDM cho khả năng làm kín hiệu quả.
- Ty van inox SUS304 chống gỉ, vận hành ổn định.
- Giảm tổn thất áp suất khi van mở hoàn toàn.
- Tay quay chắc chắn, thao tác đóng mở nhẹ nhàng.
- Cấu tạo đơn giản, dễ bảo trì và thay thế linh kiện.
- Phù hợp với nhiều hệ thống cấp nước và PCCC.

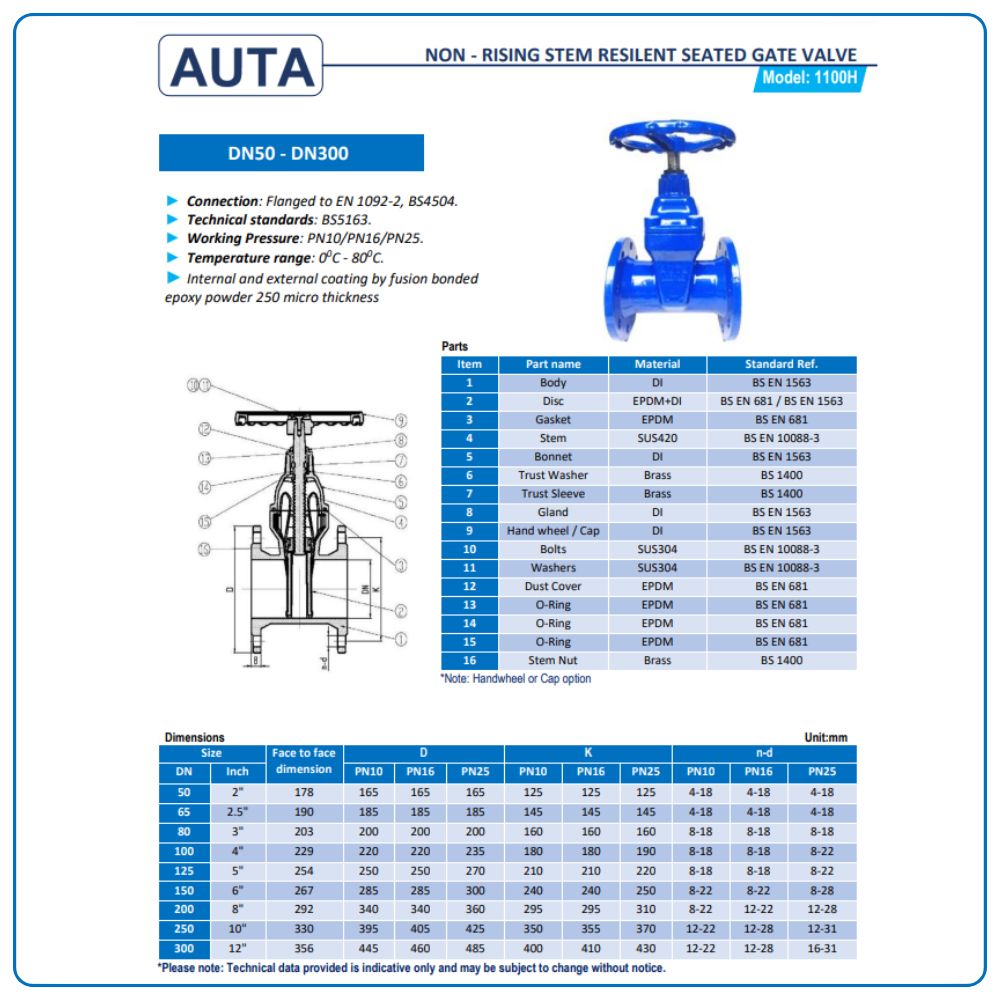

Cấu tạo Van Cổng Ty Chìm AUTA DN50
Van Cổng Ty Chìm AUTA DN50 được cấu tạo từ các bộ phận có chất lượng cao, giúp đảm bảo độ bền và khả năng vận hành ổn định.
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn tham khảo |
| 1 | Thân van (Body) | Gang cầu (DI) | BS EN 1563 |
| 2 | Đĩa van (Disc) | EPDM + Gang cầu (DI) | BS EN 681 / BS EN 1563 |
| 3 | Gioăng làm kín (Gasket) | EPDM | BS EN 681 |
| 4 | Ty van (Stem) | Inox SUS304 | BS EN 10088-3 |
| 5 | Nắp van (Bonnet) | Gang cầu (DI) | BS EN 1563 |
| 6 | Vòng đệm chặn (Thrust Washer) | Đồng thau | BS 1400 |
| 7 | Bạc đỡ ty (Thrust Sleeve) | Đồng thau | BS 1400 |
| 8 | Phớt chèn (Gland) | Gang cầu (DI) | BS EN 1563 |
| 9 | Tay quay (Handwheel) | Gang cầu (DI) | BS EN 1563 |
| 10 | Bu lông (Bolts) | Inox SUS304 | BS EN 10088-3 |
| 11 | Vòng đệm (Washers) | Inox SUS304 | BS EN 10088-3 |
| 12 | Nắp chắn bụi (Dust Cover) | EPDM | BS EN 681 |
| 13 | Gioăng O-Ring số 1 | EPDM | BS EN 681 |
| 14 | Gioăng O-Ring số 2 | EPDM | BS EN 681 |
| 15 | Gioăng O-Ring số 3 | EPDM | BS EN 681 |
| 16 | Đai ốc ty van (Stem Nut) | Đồng thau | BS 1400 |
Nguyên lý hoạt động
Van Cổng Ty Chìm AUTA DN50 hoạt động thông qua cơ cấu tay quay kết hợp với ty van và đĩa van. Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van được nâng lên để mở đường lưu chất. Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống và ép sát vào bề mặt làm kín, ngăn hoàn toàn dòng chảy.
Van được thiết kế để làm việc ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn, giúp kéo dài tuổi thọ và đảm bảo hiệu quả vận hành.
Ứng dụng của Van Cổng Ty Chìm AUTA DN50
Van được sử dụng rộng rãi trong:
- Hệ thống cấp nước sinh hoạt.
- Hệ thống cấp nước sạch.
- Hệ thống phòng cháy chữa cháy (PCCC).
- Nhà máy xử lý nước.
- Hệ thống HVAC.
- Trạm bơm nước.
- Nhà máy sản xuất.
- Hệ thống cấp thoát nước.
- Các công trình dân dụng và công nghiệp.
Hướng dẫn lắp đặt
- Kiểm tra đúng kích thước DN50 và tiêu chuẩn mặt bích trước khi lắp.
- Vệ sinh sạch đường ống và mặt bích kết nối.
- Lắp gioăng đúng vị trí giữa hai mặt bích.
- Siết bu lông theo thứ tự đối xứng để lực được phân bố đều.
- Kiểm tra khả năng đóng mở của van trước khi đưa vào vận hành.
- Không sử dụng van để điều tiết lưu lượng trong thời gian dài.
Lưu ý khi sử dụng
- Chỉ vận hành van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
- Không dùng lực quá mạnh khi tay quay đã chạm điểm dừng.
- Kiểm tra định kỳ các bu lông, gioăng làm kín và lớp sơn bảo vệ.
- Đóng mở van định kỳ nếu hệ thống ít hoạt động.
- Bảo dưỡng đúng chu kỳ để nâng cao tuổi thọ sản phẩm.
Cung cấp Van Cổng Ty Chìm AUTA DN50 chính hãng
Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối Van Cổng Ty Chìm AUTA DN50 chính hãng với đầy đủ CO, CQ, nguồn gốc rõ ràng và giá thành cạnh tranh. Chúng tôi luôn sẵn hàng, hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giao hàng trên toàn quốc, đáp ứng nhu cầu của các công trình cấp nước, PCCC và công nghiệp.
