CHỌN LOẠI VAN

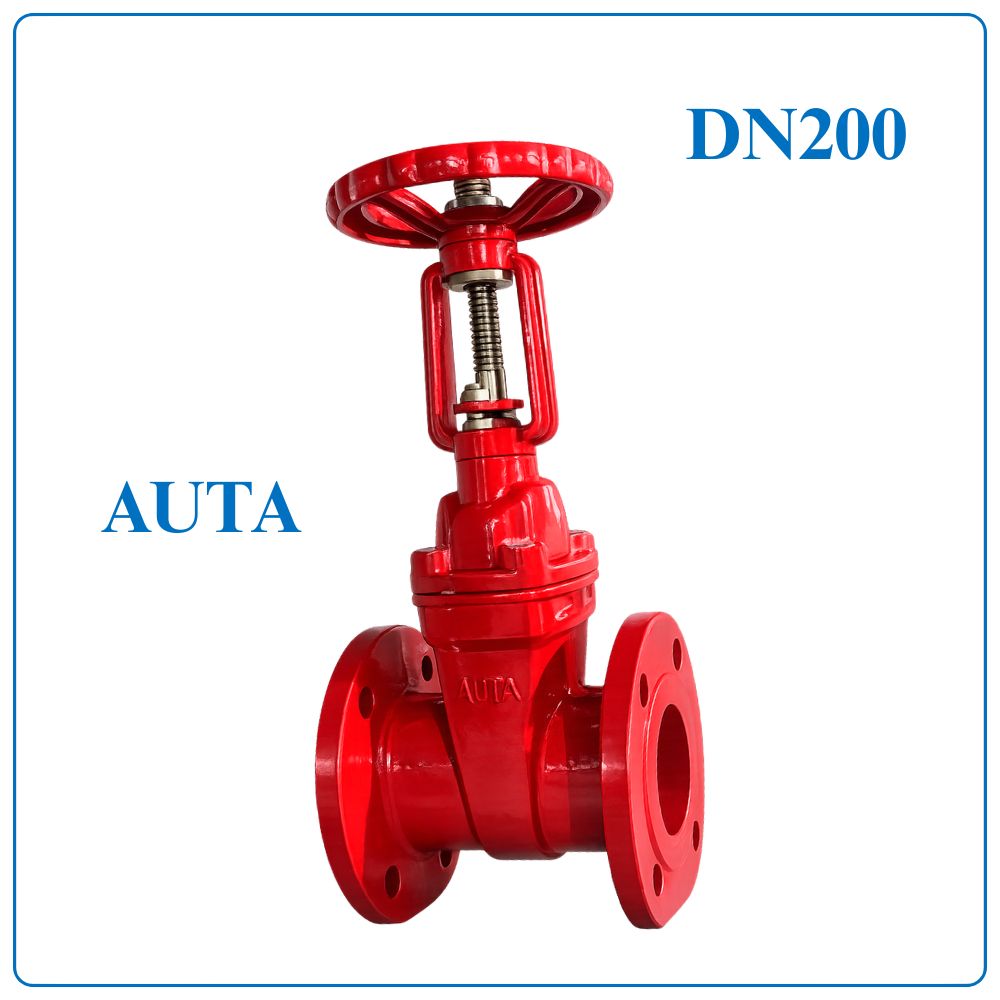

Van Cổng Ty Nổi AUTA DN200
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN200 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN200 |
| Quy đổi | Phi 219 – 8 inch |
| Chiều dài van (L) | 292 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø23 mm |
| Đường kính vòng tâm bulông (PCD) | Ø295 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS420 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Van Cổng Ty Nổi AUTA DN200 là gì?
Van Cổng Ty Nổi AUTA DN200 là dòng van công nghiệp dùng để đóng mở hoàn toàn dòng lưu chất trên đường ống DN200 (Phi 219 – 8 inch). Với thiết kế ty nổi (OS&Y), người vận hành có thể dễ dàng quan sát trạng thái đóng hoặc mở của van. Sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước, PCCC, xử lý nước và các công trình công nghiệp.
Thông số kỹ thuật Van Cổng Ty Nổi AUTA DN200
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN200 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN200 |
| Quy đổi | Phi 219 – 8 inch |
| Chiều dài van (L) | 292 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø23 mm |
| Đường kính vòng tâm bulông (PCD) | Ø295 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS420 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Ưu điểm của Van Cổng Ty Nổi AUTA DN200
- Thiết kế ty nổi giúp quan sát trạng thái vận hành trực quan.
- Đĩa van bọc EPDM cho khả năng làm kín cao, hạn chế rò rỉ.
- Thân gang cầu chịu lực tốt, thích hợp cho hệ thống áp lực lớn.
- Ty van inox SUS420 có độ cứng cao, chống mài mòn hiệu quả.
- Sơn Epoxy chống ăn mòn, nâng cao tuổi thọ sản phẩm.
- Lưu lượng dòng chảy đạt tối đa khi van mở hoàn toàn.
- Kết nối mặt bích chắc chắn, thuận tiện cho việc lắp đặt.
- Vận hành nhẹ nhàng, bảo trì đơn giản.
- Phù hợp với nhiều công trình cấp nước và công nghiệp.
Cấu tạo Van Cổng Ty Nổi AUTA DN200
Van Cổng Ty Nổi AUTA DN200 được cấu tạo từ các bộ phận có độ bền cao, đáp ứng yêu cầu làm việc liên tục trong nhiều môi trường khác nhau.
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn tham khảo |
| 1 | Thân van (Body) | Gang cầu (DI) | BS EN 1563 |
| 2 | Đĩa van (Disc) | Gang cầu bọc EPDM | BS EN 681 / BS EN 1563 |
| 3 | Gioăng làm kín (Gasket) | NBR | BS EN 2104 |
| 4 | Ty van (Stem) | Inox SUS420 | BS EN 10088-3 |
| 5 | Gioăng O-Ring | NBR | BS EN 2104 |
| 6 | Vòng đệm làm kín (Sealing Washer) | POM | BS 1400 |
| 7 | Gioăng O-Ring | NBR | BS EN 2104 |
| 8 | Nắp chèn (Gland) | Gang cầu (DI) | BS EN 1563 |
| 9 | Đai ốc ty dưới (Lower Stem Nut) | Đồng thau | BS 1400 |
| 10 | Tay quay (Handwheel) | Gang cầu (DI) | BS EN 1563 |
| 11 | Đai ốc ty trên (Upper Stem Nut) | Đồng thau | BS 1400 |
| 12 | Nắp chắn bụi (Dust Cover) | NBR | BS EN 2104 |
Nguyên lý hoạt động
Van Cổng Ty Nổi AUTA DN200 hoạt động thông qua cơ cấu tay quay kết hợp với ty ren. Khi xoay tay quay ngược chiều kim đồng hồ, ty van và đĩa van cùng nâng lên để mở hoàn toàn đường lưu chất. Khi xoay theo chiều kim đồng hồ, đĩa van hạ xuống và ép chặt vào bề mặt làm kín, ngăn dòng chảy đi qua.
Nhờ thiết kế ty nổi, người vận hành có thể nhận biết trạng thái mở hoặc đóng của van ngay trong quá trình sử dụng.
Ứng dụng của Van Cổng Ty Nổi AUTA DN200
Van Cổng Ty Nổi AUTA DN200 được ứng dụng trong nhiều lĩnh vực như:
- Hệ thống cấp nước đô thị: Đóng mở các tuyến ống truyền tải và phân phối nước sạch.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại phòng bơm, tuyến ống chính và cụm van điều khiển.
- Nhà máy xử lý nước: Kiểm soát dòng nước tại các công đoạn xử lý và phân phối.
- Khu công nghiệp: Điều khiển lưu chất trong hệ thống sản xuất và cấp nước kỹ thuật.
- Trạm bơm: Cô lập đường ống và thiết bị trong quá trình bảo trì.
- Hệ thống HVAC: Điều khiển nước lạnh và nước giải nhiệt cho các tòa nhà lớn.
- Công trình hạ tầng: Ứng dụng trong các dự án cấp thoát nước, khu đô thị và nhà máy.
Hướng dẫn lắp đặt
- Kiểm tra kích thước DN200 và tiêu chuẩn mặt bích trước khi lắp đặt.
- Đảm bảo đủ không gian phía trên để ty van hoạt động.
- Làm sạch mặt bích và đường ống trước khi kết nối.
- Lắp gioăng đúng vị trí và siết bu lông theo thứ tự đối xứng.
- Kiểm tra hành trình nâng hạ của ty van trước khi vận hành.
- Thử kín hệ thống sau khi hoàn tất lắp đặt.
Lưu ý khi sử dụng
- Không sử dụng van để điều tiết lưu lượng.
- Không để vật cản trên hành trình của ty nổi.
- Đóng mở van từ từ để hạn chế hiện tượng búa nước.
- Kiểm tra định kỳ ty van, gioăng làm kín và bu lông liên kết.
- Bảo dưỡng theo định kỳ để duy trì hiệu suất và tuổi thọ sản phẩm.
Cung cấp Van Cổng Ty Nổi AUTA DN200 chính hãng
Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối Van Cổng Ty Nổi AUTA DN200 chính hãng với đầy đủ CO, CQ, đáp ứng tiêu chuẩn kỹ thuật cho các hệ thống cấp nước, PCCC và công nghiệp. Chúng tôi luôn sẵn kho nhiều kích thước, hỗ trợ tư vấn lựa chọn sản phẩm, báo giá nhanh cùng dịch vụ giao hàng trên toàn quốc, mang đến giải pháp tối ưu cho mọi công trình.
Hotline tư vấn và báo giá
📞 0961.332.786 – 0961.483.239
