CHỌN LOẠI VAN

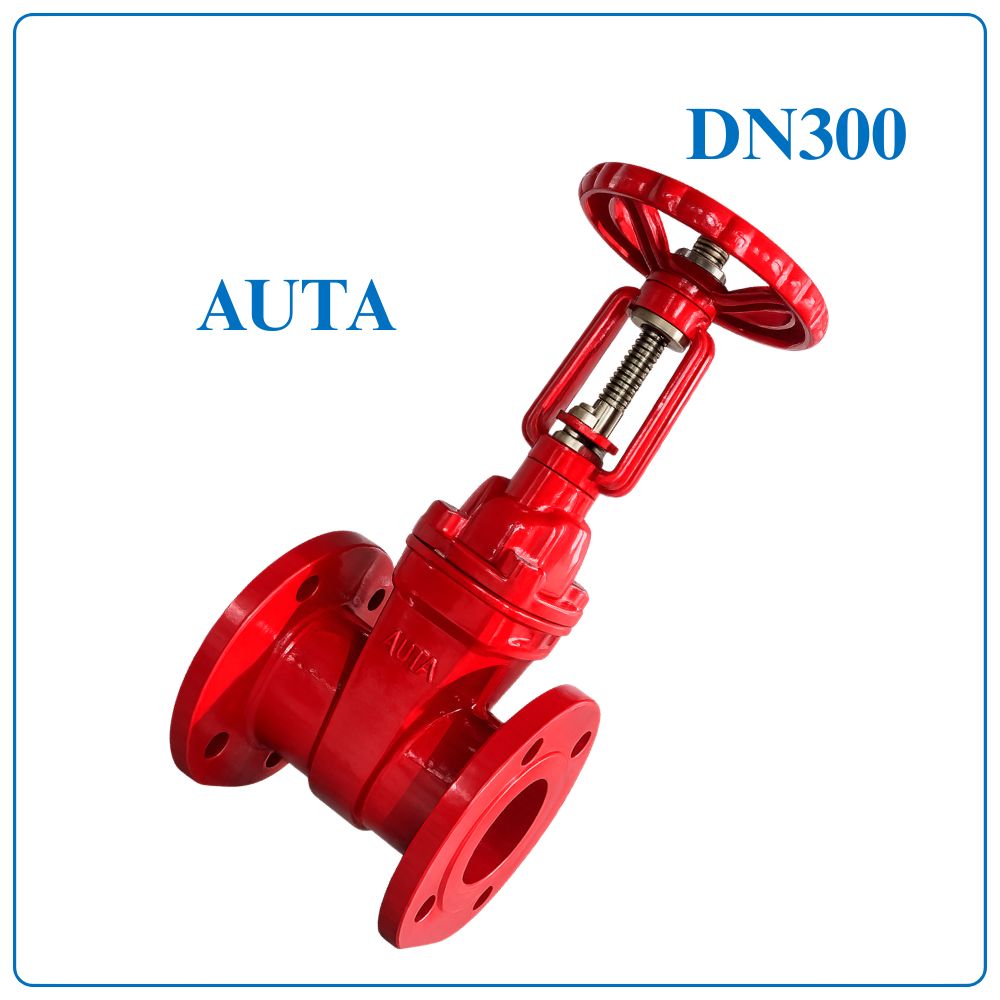

Van Cổng Ty Nổi AUTA DN300
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN300 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN300 |
| Quy đổi | Phi 324 – 12 inch |
| Chiều dài van (L) | 356 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø28 mm |
| Đường kính vòng tâm bulông (PCD) | Ø400 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Van Cổng Ty Nổi AUTA DN300 là gì?
Van Cổng Ty Nổi AUTA DN300 là thiết bị đóng ngắt chuyên dùng cho đường ống DN300 (Phi 324 – 12 inch). Với thiết kế ty nổi (OS&Y), phần ty van sẽ nâng lên khi mở và hạ xuống khi đóng, giúp người vận hành kiểm tra trạng thái làm việc một cách trực quan. Sản phẩm được sử dụng rộng rãi trong các hệ thống cấp nước quy mô lớn, PCCC, xử lý nước và hạ tầng kỹ thuật.
Thông số kỹ thuật Van Cổng Ty Nổi AUTA DN300
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN300 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN300 |
| Quy đổi | Phi 324 – 12 inch |
| Chiều dài van (L) | 356 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø28 mm |
| Đường kính vòng tâm bulông (PCD) | Ø400 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Ưu điểm của Van Cổng Ty Nổi AUTA DN300
- Thiết kế ty nổi giúp nhận biết trạng thái vận hành ngay từ bên ngoài.
- Đáp ứng tốt cho các tuyến ống có lưu lượng và áp suất lớn.
- Đĩa van bọc EPDM mang lại khả năng làm kín ổn định.
- Thân gang cầu có độ bền cơ học cao, chịu va đập tốt.
- Ty van SUS420 có độ cứng cao, hạn chế mài mòn trong quá trình sử dụng.
- Sơn Epoxy giúp tăng khả năng chống oxy hóa và ăn mòn.
- Kết nối mặt bích chắc chắn, đảm bảo độ kín khi vận hành.
- Cấu tạo đơn giản, thuận tiện cho công tác bảo trì.
- Tuổi thọ cao, phù hợp với các hệ thống vận hành liên tục.
Cấu tạo Van Cổng Ty Nổi AUTA DN300
Van Cổng Ty Nổi AUTA DN300 được cấu tạo từ các chi tiết đạt tiêu chuẩn quốc tế, đảm bảo khả năng làm kín và độ bền lâu dài.
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn tham khảo |
| 1 | Thân van (Body) | Gang cầu (DI) | BS EN 1563 |
| 2 | Đĩa van (Disc) | Gang cầu bọc EPDM | BS EN 681 / BS EN 1563 |
| 3 | Gioăng làm kín (Gasket) | NBR | BS EN 2104 |
| 4 | Ty van (Stem) | Inox SUS304 | BS EN 10088-3 |
| 5 | Gioăng O-Ring | NBR | BS EN 2104 |
| 6 | Vòng đệm làm kín (Sealing Washer) | POM | BS 1400 |
| 7 | Gioăng O-Ring | NBR | BS EN 2104 |
| 8 | Nắp chèn (Gland) | Gang cầu (DI) | BS EN 1563 |
| 9 | Đai ốc ty dưới (Lower Stem Nut) | Đồng thau | BS 1400 |
| 10 | Tay quay (Handwheel) | Gang cầu (DI) | BS EN 1563 |
| 11 | Đai ốc ty trên (Upper Stem Nut) | Đồng thau | BS 1400 |
| 12 | Nắp chắn bụi (Dust Cover) | NBR | BS EN 2104 |
Nguyên lý hoạt động
Van hoạt động bằng cách xoay tay quay để truyền chuyển động đến ty van. Khi tay quay được xoay theo chiều mở, ty van và đĩa van cùng nâng lên, tạo tiết diện dòng chảy lớn nhất. Khi xoay theo chiều ngược lại, đĩa van hạ xuống và ép chặt vào vòng làm kín, ngăn hoàn toàn lưu chất đi qua.
Cơ cấu ty nổi giúp người vận hành theo dõi hành trình đóng mở của van mà không cần sử dụng thêm thiết bị kiểm tra.
Ứng dụng của Van Cổng Ty Nổi AUTA DN300
Van Cổng Ty Nổi AUTA DN300 phù hợp với nhiều hệ thống có đường kính lớn như:
- Hệ thống truyền tải nước sạch: Đóng ngắt lưu lượng trên các tuyến ống chính của nhà máy nước và khu đô thị.
- Hệ thống PCCC: Lắp đặt tại phòng bơm, đường ống vòng và các cụm van điều khiển.
- Nhà máy xử lý nước: Điều khiển nước đầu vào, đầu ra và các tuyến ống phân phối.
- Khu công nghiệp: Sử dụng trong hệ thống cấp nước sản xuất và nước làm mát.
- Trạm bơm công suất lớn: Hỗ trợ cô lập từng khu vực để sửa chữa hoặc bảo trì.
- Công trình hạ tầng: Ứng dụng trong các dự án cấp thoát nước, khu đô thị, cảng biển và nhà máy.
- Hệ thống thủy lợi: Kiểm soát dòng nước tại các tuyến ống phục vụ tưới tiêu và điều tiết nước.
Hướng dẫn lắp đặt
- Kiểm tra đúng kích thước DN300 và tiêu chuẩn mặt bích trước khi lắp.
- Đảm bảo khoảng không phía trên đủ cho hành trình ty nổi.
- Làm sạch mặt bích, gioăng và đường ống trước khi kết nối.
- Siết bu lông theo trình tự đối xứng để đảm bảo độ kín.
- Kiểm tra hành trình đóng mở của van sau khi lắp đặt.
- Thử áp toàn bộ hệ thống trước khi đưa vào vận hành.
Lưu ý khi sử dụng
- Không sử dụng van để điều tiết lưu lượng trong thời gian dài.
- Đóng mở van từ từ nhằm hạn chế hiện tượng búa nước.
- Thường xuyên kiểm tra ty van và các vị trí làm kín.
- Không để vật cản ảnh hưởng đến hành trình của ty nổi.
- Bảo dưỡng định kỳ giúp van hoạt động ổn định và kéo dài tuổi thọ.
Nhà phân phối Van Cổng Ty Nổi AUTA DN300 uy tín
Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp Van Cổng Ty Nổi AUTA DN300 chính hãng, đầy đủ CO, CQ, đáp ứng các yêu cầu kỹ thuật cho hệ thống cấp nước, PCCC và công nghiệp. Với nguồn hàng sẵn kho, đội ngũ kỹ thuật giàu kinh nghiệm cùng chính sách giao hàng nhanh trên toàn quốc, DTA Việt Nam luôn mang đến giải pháp tối ưu cho mọi công trình.
Hotline tư vấn và báo giá
📞 0961.332.786 – 0961.483.239
