Van Cổng Ty Nổi AUTA DN250
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN250 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN250 |
| Quy đổi | Phi 273 – 10 inch |
| Chiều dài van (L) | 330 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø23 mm |
| Đường kính vòng tâm bulông (PCD) | Ø350 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |

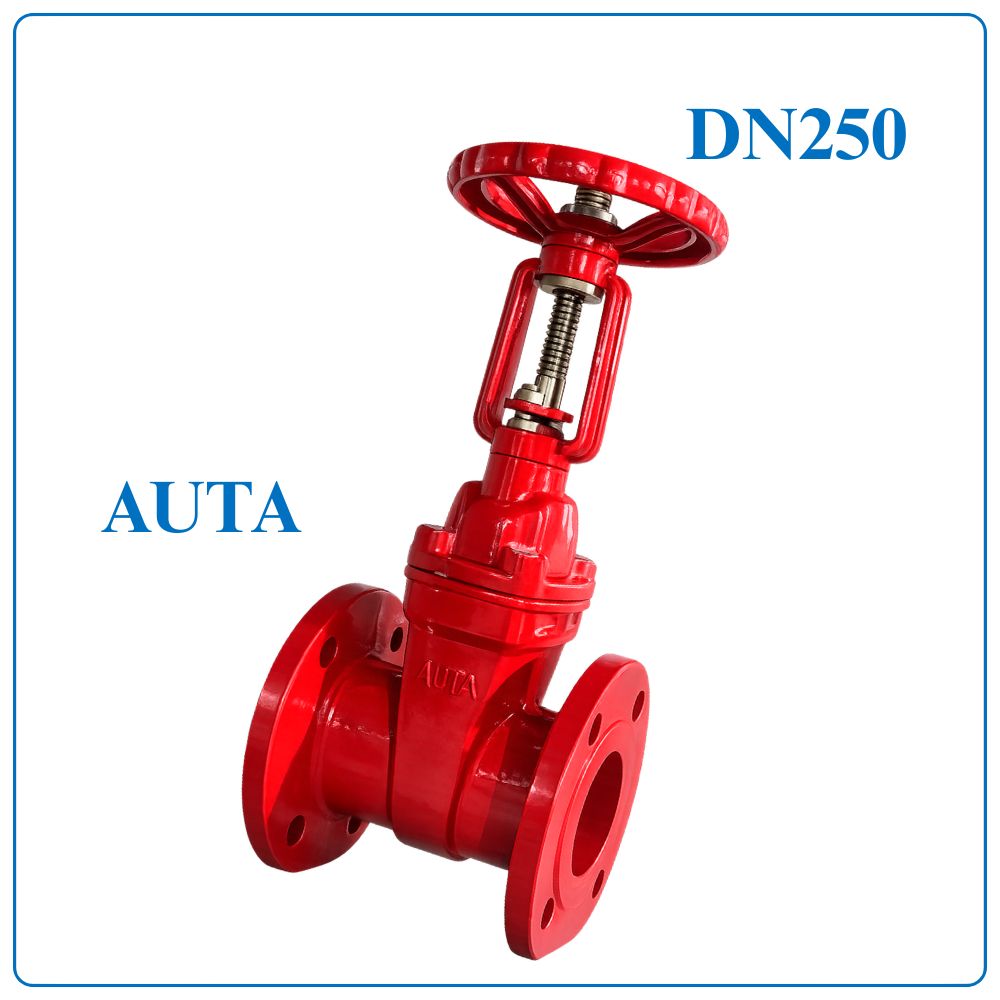

Van Cổng Ty Nổi AUTA DN250 là gì?
Van Cổng Ty Nổi AUTA DN250 là thiết bị đóng ngắt lưu chất được thiết kế cho đường ống DN250 (Phi 273 – 10 inch). Nhờ cơ cấu ty nổi (OS&Y), ty van sẽ dịch chuyển lên xuống theo hành trình của đĩa van, giúp việc kiểm tra trạng thái vận hành trở nên nhanh chóng và trực quan. Đây là dòng van được sử dụng phổ biến trong các hệ thống cấp nước quy mô lớn, trạm bơm, nhà máy xử lý nước và mạng lưới PCCC.
Thông số kỹ thuật Van Cổng Ty Nổi AUTA DN250
| Thông số | Giá trị |
| Tên sản phẩm | Van Cổng Ty Nổi AUTA DN250 |
| Thương hiệu | AUTA |
| Model | 1210H |
| Kích thước | DN250 |
| Quy đổi | Phi 273 – 10 inch |
| Chiều dài van (L) | 330 mm |
| Kiểu van | Ty nổi (OS&Y) |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn kết nối | EN1092-2 / BS4504 |
| Tiêu chuẩn sản xuất | BS5163 |
| Áp lực làm việc | PN10 / PN16 / PN25 |
| Số lỗ bulông | 12 lỗ |
| Đường kính lỗ bulông | Ø23 mm |
| Đường kính vòng tâm bulông (PCD) | Ø350 mm |
| Thân van | Gang cầu (DI) |
| Đĩa van | Gang cầu bọc cao su EPDM |
| Ty van | Inox SUS304 |
| Sơn bảo vệ | Epoxy tĩnh điện 250 Micron |
| Nhiệt độ làm việc | 0°C ~ 80°C |
| Môi trường làm việc | Nước sạch, nước PCCC, nước thải |
| Xuất xứ | Malaysia |
| Chứng từ | CO, CQ |
Ưu điểm của Van Cổng Ty Nổi AUTA DN250
- Cơ cấu ty nổi giúp theo dõi trạng thái đóng mở dễ dàng.
- Đĩa van bọc EPDM tạo độ kín cao, giảm nguy cơ rò rỉ.
- Thân gang cầu chịu áp lực và va đập tốt.
- Ty van inox SUS420 có độ cứng cao, chống mài mòn hiệu quả.
- Lớp sơn Epoxy bảo vệ bề mặt khỏi ăn mòn và oxy hóa.
- Thiết kế cửa van toàn phần giúp lưu lượng lưu chất lưu thông tối đa.
- Kết nối mặt bích chắc chắn, đảm bảo độ ổn định khi vận hành.
- Dễ bảo trì và thay thế linh kiện khi cần.
- Phù hợp với các hệ thống có đường kính lớn và lưu lượng cao.

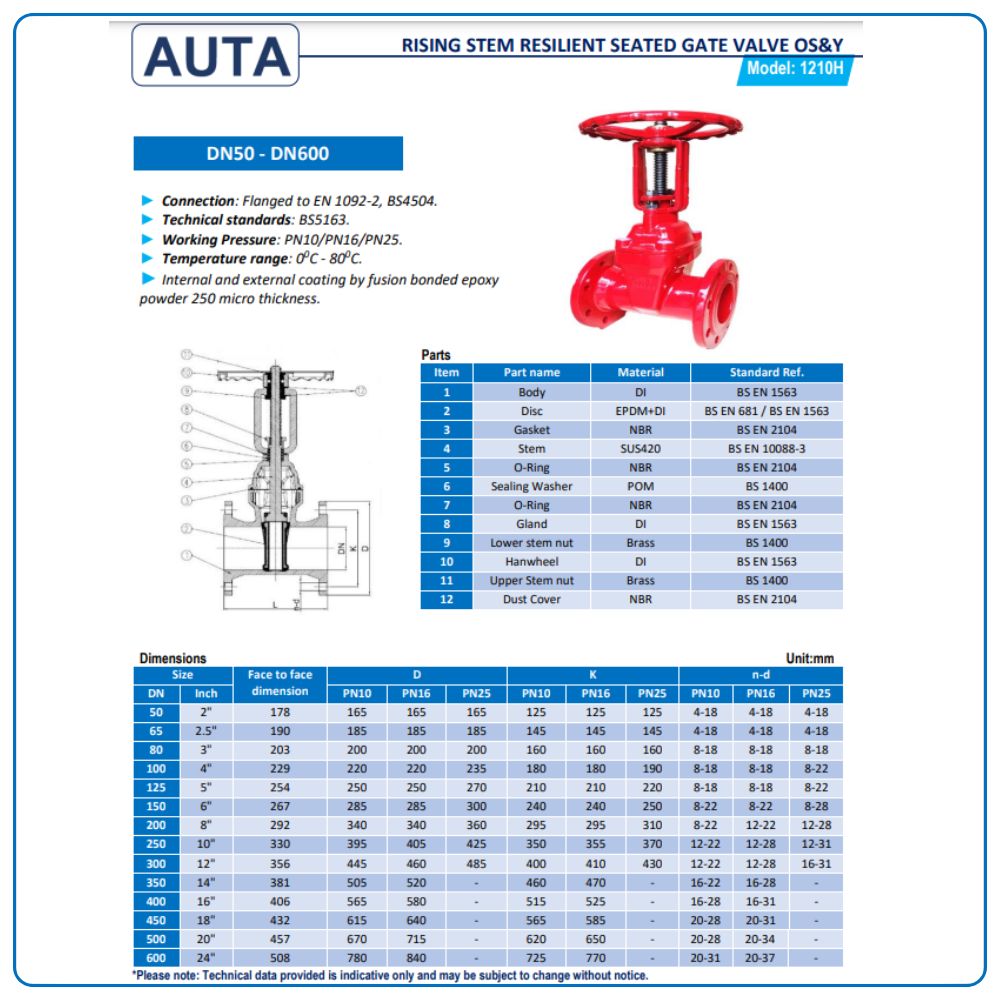

Cấu tạo Van Cổng Ty Nổi AUTA DN250
Van Cổng Ty Nổi AUTA DN250 được sản xuất từ các vật liệu chất lượng cao, đáp ứng yêu cầu vận hành liên tục trong nhiều điều kiện làm việc.
| STT | Tên bộ phận | Vật liệu | Tiêu chuẩn tham khảo |
| 1 | Thân van (Body) | Gang cầu (DI) | BS EN 1563 |
| 2 | Đĩa van (Disc) | Gang cầu bọc EPDM | BS EN 681 / BS EN 1563 |
| 3 | Gioăng làm kín (Gasket) | NBR | BS EN 2104 |
| 4 | Ty van (Stem) | Inox SUS304 | BS EN 10088-3 |
| 5 | Gioăng O-Ring | NBR | BS EN 2104 |
| 6 | Vòng đệm làm kín (Sealing Washer) | POM | BS 1400 |
| 7 | Gioăng O-Ring | NBR | BS EN 2104 |
| 8 | Nắp chèn (Gland) | Gang cầu (DI) | BS EN 1563 |
| 9 | Đai ốc ty dưới (Lower Stem Nut) | Đồng thau | BS 1400 |
| 10 | Tay quay (Handwheel) | Gang cầu (DI) | BS EN 1563 |
| 11 | Đai ốc ty trên (Upper Stem Nut) | Đồng thau | BS 1400 |
| 12 | Nắp chắn bụi (Dust Cover) | NBR | BS EN 2104 |
Nguyên lý hoạt động
Van hoạt động bằng cách xoay tay quay để truyền chuyển động đến ty van. Khi tay quay quay theo chiều mở, ty van và đĩa van cùng dịch chuyển lên trên, tạo tiết diện dòng chảy lớn nhất cho lưu chất đi qua. Khi quay theo chiều ngược lại, đĩa van sẽ hạ xuống và ép kín vào bề mặt làm kín, ngăn hoàn toàn dòng lưu chất.
Thiết kế ty nổi giúp quá trình kiểm tra và giám sát vận hành thuận tiện hơn, đặc biệt trong các hệ thống có nhiều van điều khiển.
Ứng dụng của Van Cổng Ty Nổi AUTA DN250
Van Cổng Ty Nổi AUTA DN250 được lựa chọn cho nhiều công trình và hệ thống có lưu lượng lớn như:
- Nhà máy cấp nước: Điều khiển dòng nước trên các tuyến ống truyền tải chính.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại trạm bơm và đường ống cấp nước chữa cháy.
- Trạm xử lý nước: Đóng ngắt các tuyến ống dẫn nước đầu vào và đầu ra.
- Khu công nghiệp: Kiểm soát lưu chất trong hệ thống sản xuất và cấp nước kỹ thuật.
- Hệ thống thủy lợi: Quản lý lưu lượng nước tại các tuyến ống cấp và phân phối.
- Nhà máy nhiệt điện, xi măng: Điều khiển hệ thống nước làm mát và nước tuần hoàn.
- Các dự án hạ tầng: Sử dụng trong mạng lưới cấp thoát nước của khu đô thị và khu công nghiệp.
Hướng dẫn lắp đặt
- Kiểm tra kích thước DN250 và tiêu chuẩn mặt bích trước khi lắp.
- Bố trí khoảng trống phía trên để ty van hoạt động.
- Vệ sinh mặt bích và bên trong đường ống trước khi kết nối.
- Siết bu lông theo thứ tự đối xứng để đảm bảo độ kín.
- Kiểm tra hành trình của ty van sau khi lắp đặt.
- Thử áp lực hệ thống trước khi đưa vào sử dụng.
Lưu ý khi sử dụng
- Không sử dụng van để điều tiết lưu lượng trong thời gian dài.
- Đóng mở van từ từ để tránh sốc áp.
- Kiểm tra định kỳ ren ty van và các gioăng làm kín.
- Không để bụi bẩn hoặc vật cản ảnh hưởng đến hành trình ty nổi.
- Bảo dưỡng định kỳ để duy trì hiệu suất hoạt động và tuổi thọ của van.
DTA Việt Nam – Phân Phối Van Cổng Ty Nổi AUTA DN250 Toàn Quốc
Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp Van Cổng Ty Nổi AUTA DN250 chính hãng, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và đi kèm CO, CQ. Với nguồn hàng sẵn kho, giá thành cạnh tranh cùng đội ngũ kỹ thuật giàu kinh nghiệm, DTA Việt Nam luôn sẵn sàng tư vấn giải pháp phù hợp cho từng hệ thống cấp nước, PCCC và công nghiệp.
Hotline tư vấn và báo giá
📞 0961.332.786 – 0961.483.239
