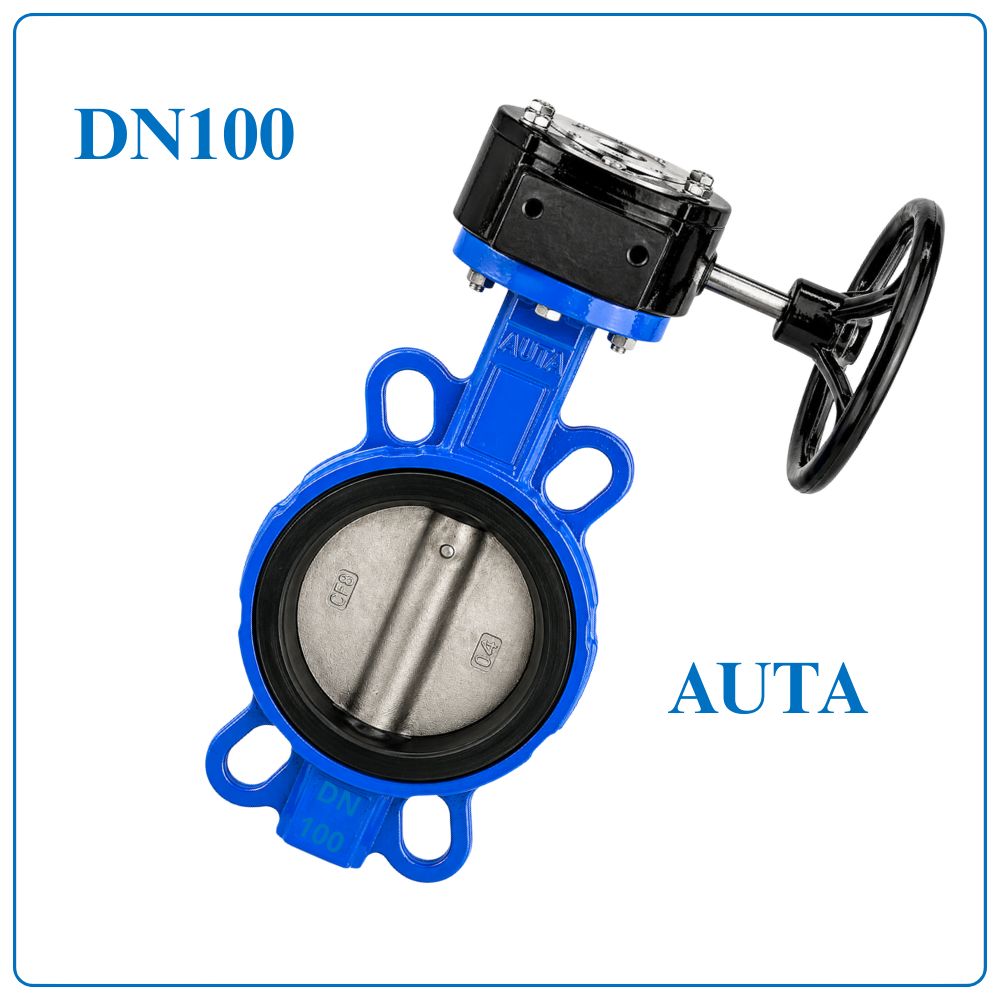

Van Bướm Tay Quay AUTA DN100

Van Bướm Tay Quay AUTA DN100 là gì?

Van bướm tay quay AUTA DN100 là thiết bị đóng mở và điều tiết dòng chảy trong hệ thống đường ống DN100 (Phi 114 – 4 inch). Van sử dụng cơ cấu tay quay hộp số, giúp thao tác nhẹ nhàng, chính xác, phù hợp với các hệ thống cấp thoát nước, PCCC, HVAC và công nghiệp. Sản phẩm được sản xuất bởi AUTA Malaysia, có độ bền cao, vận hành ổn định và tuổi thọ lâu dài.

Thông số kỹ thuật Van Bướm Tay Quay AUTA DN100

Đặc điểm nổi bật

Van bướm tay quay AUTA DN100 được nhiều đơn vị lựa chọn nhờ các ưu điểm sau:

• Thiết kế tay quay hộp số giúp giảm lực vận hành đáng kể.
• Đĩa van inox SUS304 chống ăn mòn và chống gỉ hiệu quả.
• Thân gang dẻo chịu áp lực cao, phủ sơn Epoxy chống oxy hóa.
• Gioăng EPDM kín khít, hạn chế tối đa hiện tượng rò rỉ.
• Đóng mở nhanh với góc quay 90°, điều tiết lưu lượng linh hoạt.
• Phù hợp với nhiều tiêu chuẩn mặt bích như EN, BS, DIN.
• Bảo trì đơn giản, tuổi thọ sử dụng lâu dài.
• Thích hợp cho hệ thống có áp suất PN10 và PN16.

Cấu tạo Van Bướm Tay Quay AUTA DN100

Van bướm tay quay AUTA DN100 được cấu tạo từ các bộ phận chính sau:

Nguyên lý hoạt động

Van hoạt động thông qua cơ cấu tay quay kết hợp hộp số giảm tốc. Khi xoay vô lăng, lực truyền qua hệ thống bánh vít – trục vít đến trục van, làm đĩa van quay từ 0° đến 90°.

• Đĩa song song với dòng chảy: Van mở hoàn toàn.
• Đĩa vuông góc với dòng chảy: Van đóng hoàn toàn.
• Có thể điều chỉnh nhiều góc mở để kiểm soát lưu lượng theo yêu cầu.

Cơ cấu hộp số giúp thao tác nhẹ hơn nhiều so với tay gạt, đặc biệt trên các đường ống có kích thước lớn.

Hướng dẫn lắp đặt

Để van hoạt động ổn định và đạt tuổi thọ cao, nên thực hiện theo các bước sau:

Bước 1: Kiểm tra đúng kích thước DN100 (Phi 114 – 4 inch) và tiêu chuẩn mặt bích của đường ống.

Bước 2: Vệ sinh sạch hai đầu mặt bích, loại bỏ cặn bẩn và dị vật.

Bước 3: Đặt van ở vị trí giữa hai mặt bích, căn chỉnh đồng tâm trước khi lắp bu lông.

Bước 4: Siết bu lông theo hình chữ X với lực đều để đảm bảo độ kín.

Bước 5: Vận hành thử tay quay nhiều lần, kiểm tra độ kín và khả năng đóng mở trước khi đưa hệ thống vào sử dụng.

Lưu ý khi sử dụng

• Không vận hành van vượt áp suất PN16 hoặc nhiệt độ 80°C.
• Không đóng mở quá nhanh khi hệ thống đang chịu áp lực lớn.
• Kiểm tra định kỳ hộp số, bu lông và gioăng làm kín.
• Vệ sinh đĩa van thường xuyên nếu hệ thống có nhiều cặn bẩn.
• Không sử dụng van với lưu chất có tính ăn mòn vượt khả năng chịu của vật liệu.
• Bảo dưỡng định kỳ để tăng tuổi thọ và đảm bảo hiệu suất vận hành.

Ứng dụng Van Bướm Tay Quay AUTA DN100

Van bướm tay quay AUTA DN100 được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước sạch cho khu dân cư và nhà máy.
• Hệ thống xử lý nước và nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa không khí (HVAC).
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Hệ thống dẫn khí, dầu và các lưu chất không ăn mòn mạnh.
• Nhà máy sản xuất, khu công nghiệp và trạm bơm.
• Hệ thống tưới tiêu, thủy lợi và cấp thoát nước công trình.

Mua Van Bướm Tay Quay AUTA DN100 Chính Hãng Ở Đâu?

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị chuyên phân phối Van Bướm Tay Quay AUTA DN100 chính hãng Malaysia với đầy đủ CO, CQ, giá cạnh tranh và luôn sẵn kho nhiều kích thước từ DN50 đến DN600. Công ty hỗ trợ tư vấn kỹ thuật, giao hàng nhanh trên toàn quốc và bảo hành theo tiêu chuẩn của nhà sản xuất.
