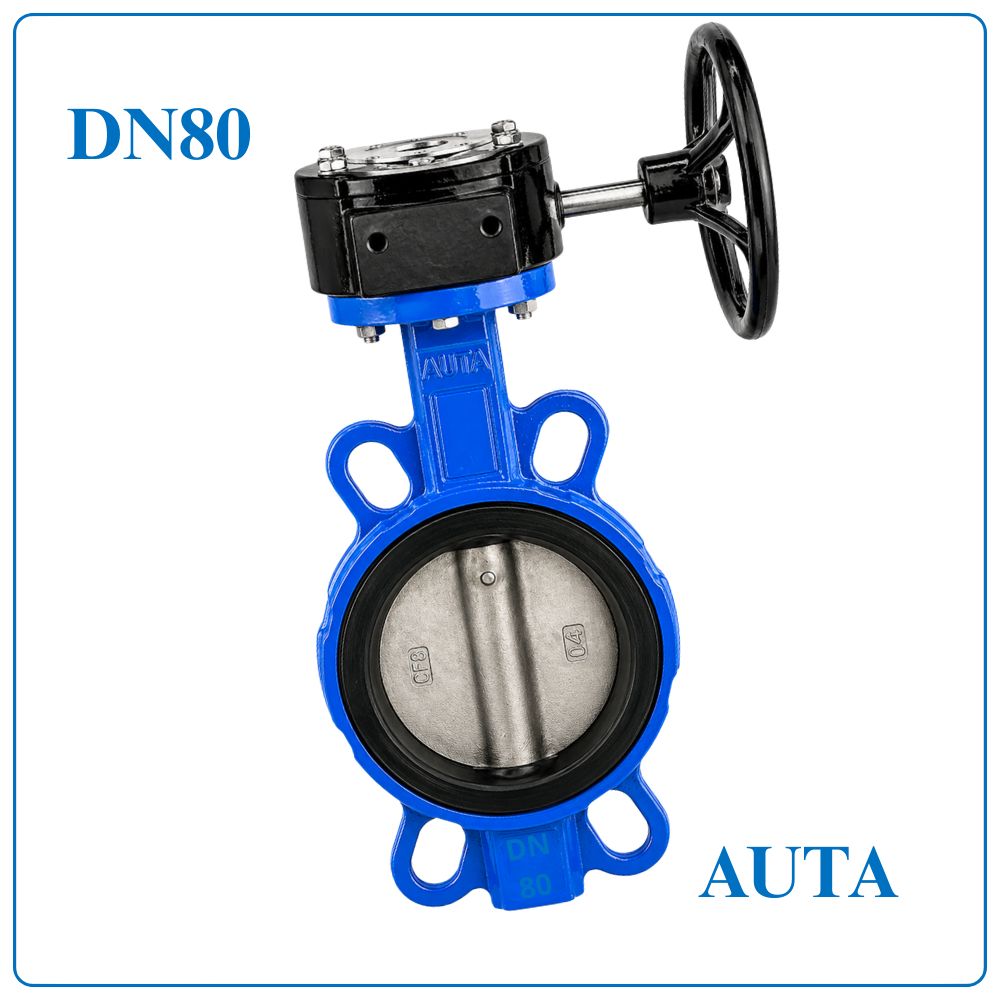

Van Bướm Tay Quay AUTA DN80

Van Bướm Tay Quay AUTA DN80 là gì?

Van bướm tay quay AUTA DN80 là thiết bị đóng mở và điều tiết lưu lượng được sử dụng trên đường ống DN80 (Phi 89 – 3 inch). Van vận hành bằng hộp số tay quay Model 3120H, giúp điều khiển nhẹ nhàng, chính xác và phù hợp với các hệ thống cấp nước, xử lý nước, PCCC, HVAC và nhiều ứng dụng công nghiệp.

Thông số kỹ thuật Van Bướm Tay Quay AUTA DN80

Đặc điểm nổi bật

Van bướm tay quay AUTA DN80 được nhiều đơn vị lựa chọn nhờ khả năng vận hành ổn định và độ bền cao:

• Hộp số bánh vít giúp kiểm soát tốc độ đóng mở chính xác.
• Thân van bằng gang dẻo có khả năng chịu áp lực và chống va đập tốt.
• Đĩa van inox SUS304 chống gỉ, phù hợp với nhiều môi trường lưu chất.
• Gioăng EPDM có độ đàn hồi cao, tăng hiệu quả làm kín.
• Sơn Epoxy FBE bảo vệ thân van khỏi ăn mòn và oxy hóa.
• Thiết kế Wafer nhỏ gọn, giảm tải trọng cho hệ thống đường ống.
• Dễ bảo dưỡng, thay thế và lắp đặt.
• Hoạt động ổn định trong điều kiện làm việc liên tục.

Cấu tạo Van Bướm Tay Quay AUTA DN80

Nguyên lý hoạt động

Van bướm tay quay AUTA DN80 hoạt động thông qua cơ cấu hộp số giảm tốc. Khi xoay vô lăng, chuyển động sẽ được truyền đến trục van, làm đĩa van quay quanh trục.

• Khi đĩa van song song với dòng chảy, lưu chất đi qua tối đa.
• Khi đĩa vuông góc với dòng chảy, van ngăn hoàn toàn lưu chất.
• Người vận hành có thể điều chỉnh góc mở để kiểm soát lưu lượng theo từng yêu cầu sử dụng.

Nhờ hộp số truyền động, van đóng mở êm, giảm hiện tượng va đập thủy lực và tăng tuổi thọ thiết bị.

Hướng dẫn lắp đặt

Để đảm bảo van hoạt động ổn định và đạt hiệu quả tối đa, cần thực hiện theo các bước sau:

Bước 1: Kiểm tra thiết bị

• Xác nhận kích thước DN80 (Phi 89 – 3 inch) phù hợp với đường ống.
• Kiểm tra ngoại quan của thân van, hộp số và đĩa van.
• Đảm bảo lớp sơn Epoxy và gioăng làm kín không bị hư hỏng.

Bước 2: Chuẩn bị đường ống

• Làm sạch mặt bích và bên trong đường ống.
• Loại bỏ hoàn toàn xỉ hàn, cặn bẩn và dị vật.
• Mở đĩa van khoảng 10°–15° trước khi đưa van vào giữa hai mặt bích.

Bước 3: Tiến hành lắp đặt

• Đặt van đúng vị trí, căn chỉnh đồng tâm với đường ống.
• Lắp đầy đủ bu lông trước khi siết.
• Siết bu lông theo hình chữ X hoặc đối xứng, tăng lực từ từ để tránh biến dạng thân van.

Bước 4: Kiểm tra sau lắp đặt

• Quay tay quay từ vị trí đóng sang mở hoàn toàn khoảng 3–5 lần.
• Kiểm tra khả năng làm kín và các vị trí kết nối.
• Sau khi hệ thống hoạt động có áp lực, kiểm tra lại lực siết bu lông nếu cần.

Lưu ý khi sử dụng

• Không sử dụng van vượt quá áp suất PN16 hoặc nhiệt độ 80°C.
• Không dùng tay quay để tạo lực quá lớn khi van bị kẹt.
• Kiểm tra định kỳ hộp số và gioăng làm kín.
• Vệ sinh đĩa van khi hệ thống có nhiều cặn hoặc bùn.
• Bảo dưỡng định kỳ để duy trì hiệu suất vận hành và kéo dài tuổi thọ.

Ứng dụng Van Bướm Tay Quay AUTA DN80

Van bướm tay quay AUTA DN80 được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống cấp nước sạch và thoát nước.
• Nhà máy xử lý nước sinh hoạt và nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa không khí và làm mát trung tâm.
• Dây chuyền sản xuất thực phẩm, đồ uống và dược phẩm.
• Hệ thống dẫn khí nén và nước làm mát.
• Nhà máy sản xuất, khu công nghiệp và trạm bơm.
• Công trình hạ tầng kỹ thuật và cấp thoát nước đô thị.

Cung Cấp Van Bướm Tay Quay AUTA DN80 Uy Tín

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối Van Bướm Tay Quay AUTA DN80 chính hãng Malaysia với đầy đủ CO, CQ, nguồn gốc rõ ràng và luôn có sẵn nhiều kích cỡ từ DN50 đến DN800. Đội ngũ kỹ thuật của DTA Việt Nam hỗ trợ tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống, báo giá nhanh và giao hàng trên toàn quốc.
