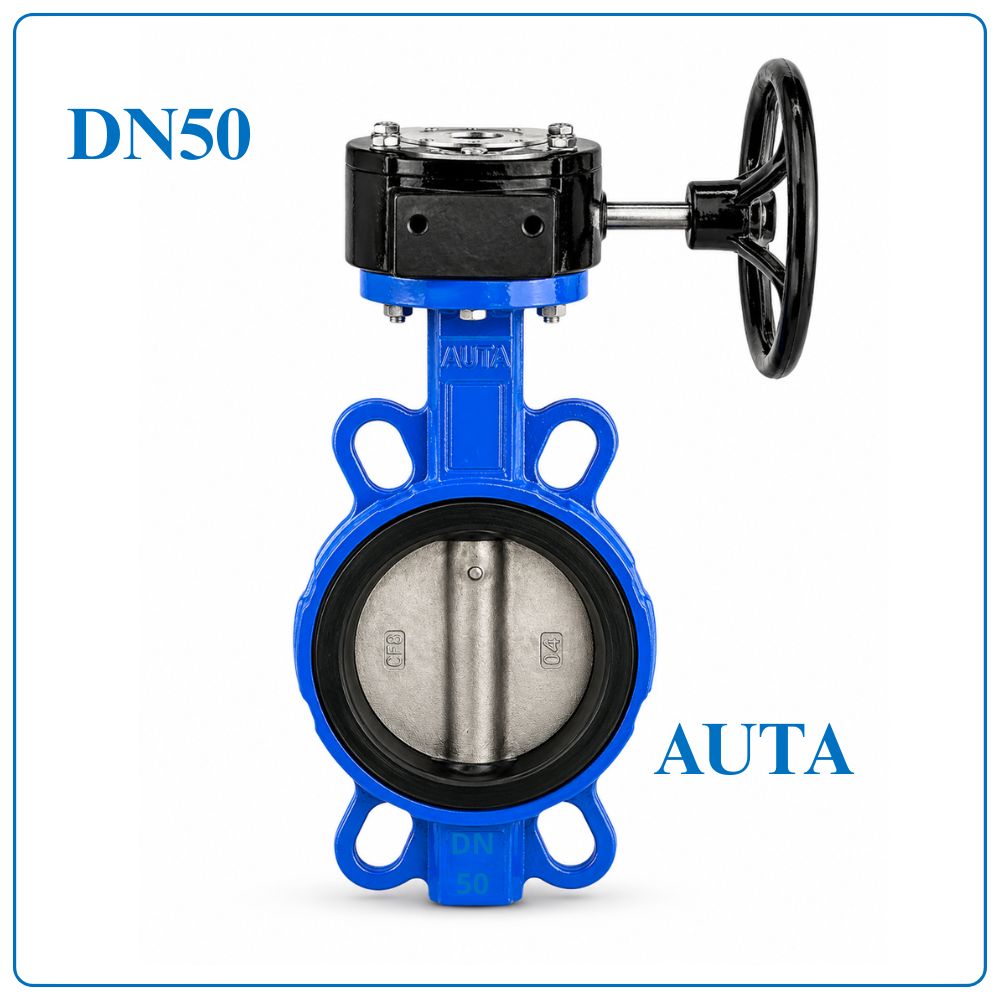

Van Bướm Tay Quay AUTA DN50

Van Bướm Tay Quay AUTA DN50 là gì?

Van bướm tay quay AUTA DN50 là thiết bị đóng mở và điều tiết lưu lượng dành cho đường ống DN50 (Phi 60 – 2 inch). Sản phẩm sử dụng hộp số tay quay Model 3120H, giúp vận hành nhẹ nhàng, đóng mở chính xác và phù hợp với các hệ thống cấp nước, PCCC, HVAC và nhiều ứng dụng công nghiệp.

Thông số kỹ thuật Van Bướm Tay Quay AUTA DN50

Đặc điểm nổi bật

Van bướm tay quay AUTA DN50 được thiết kế nhỏ gọn nhưng vẫn đảm bảo hiệu suất vận hành cao với nhiều ưu điểm:

• Cơ cấu hộp số giúp thao tác đóng mở nhẹ và chính xác.
• Thân gang dẻo chịu lực tốt, chống biến dạng trong quá trình sử dụng.
• Đĩa van inox SUS304 có khả năng chống gỉ và chống ăn mòn hiệu quả.
• Gioăng EPDM đàn hồi cao, duy trì độ kín trong thời gian dài.
• Sơn Epoxy FBE bảo vệ thân van khỏi tác động của môi trường.
• Thiết kế Wafer giúp tiết kiệm diện tích lắp đặt.
• Thích hợp cho cả hệ thống dân dụng và công nghiệp.
• Bảo trì đơn giản, tuổi thọ sử dụng cao.

Cấu tạo Van Bướm Tay Quay AUTA DN50

Nguyên lý hoạt động

Van bướm tay quay AUTA DN50 hoạt động theo cơ chế xoay đĩa van quanh trục trung tâm. Khi xoay tay quay, chuyển động sẽ truyền qua hộp số đến trục van, làm đĩa xoay theo góc mong muốn.

• Đĩa mở song song với dòng chảy: lưu lượng đi qua tối đa.
• Đĩa vuông góc với dòng chảy: ngăn hoàn toàn lưu chất.
• Có thể điều chỉnh nhiều góc mở để kiểm soát lưu lượng theo yêu cầu vận hành.

Hướng dẫn lắp đặt

Để van hoạt động ổn định và đạt hiệu quả cao, nên thực hiện theo các bước sau:

Bước 1: Kiểm tra sản phẩm

• Kiểm tra đúng kích thước DN50 (Phi 60 – 2 inch).
• Kiểm tra ngoại quan, lớp sơn, đĩa van và hộp số trước khi lắp đặt.
• Đảm bảo van không bị cong vênh hoặc va đập trong quá trình vận chuyển.

Bước 2: Chuẩn bị đường ống

• Vệ sinh sạch bên trong đường ống và hai mặt bích.
• Loại bỏ cặn bẩn, xỉ hàn hoặc vật cản có thể làm hỏng gioăng.
• Mở đĩa van khoảng 10° trước khi đưa vào vị trí lắp đặt.

Bước 3: Lắp van

• Đặt van chính giữa hai mặt bích.
• Lắp đầy đủ bu lông rồi siết theo hình chữ X để lực phân bố đều.
• Không siết lệch hoặc siết quá chặt một phía để tránh biến dạng thân van.

Bước 4: Kiểm tra sau lắp đặt

• Đóng mở van từ 3–5 lần để kiểm tra hoạt động.
• Kiểm tra các vị trí kết nối và khả năng làm kín trước khi đưa hệ thống vào sử dụng.

Lưu ý khi sử dụng

• Không vận hành van vượt áp suất PN16 hoặc nhiệt độ 80°C.
• Kiểm tra định kỳ hộp số và các bu lông liên kết.
• Không sử dụng tay quay để tạo lực quá mức khi van bị kẹt.
• Vệ sinh đĩa van nếu hệ thống có nhiều cặn bẩn.
• Thực hiện bảo dưỡng định kỳ để đảm bảo van luôn hoạt động ổn định.

Ứng dụng Van Bướm Tay Quay AUTA DN50

Van bướm tay quay AUTA DN50 được ứng dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt và cấp nước công nghiệp.
• Hệ thống xử lý nước sạch, nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa không khí (HVAC).
• Nhà máy thực phẩm, đồ uống và dược phẩm.
• Đường ống dẫn khí nén và dầu nhẹ.
• Nhà máy sản xuất, xưởng chế biến và khu công nghiệp.
• Công trình cấp thoát nước dân dụng và thương mại.

Phân Phối Van Bướm Tay Quay AUTA DN50 Chính Hãng

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên phân phối Van Bướm Tay Quay AUTA DN50 chính hãng Malaysia với đầy đủ CO, CQ, nguồn gốc rõ ràng và luôn sẵn kho các kích thước từ DN50 đến DN800. DTA Việt Nam cam kết cung cấp sản phẩm chất lượng, hỗ trợ tư vấn kỹ thuật, báo giá nhanh và giao hàng trên toàn quốc, đáp ứng nhu cầu của các công trình dân dụng và công nghiệp.
