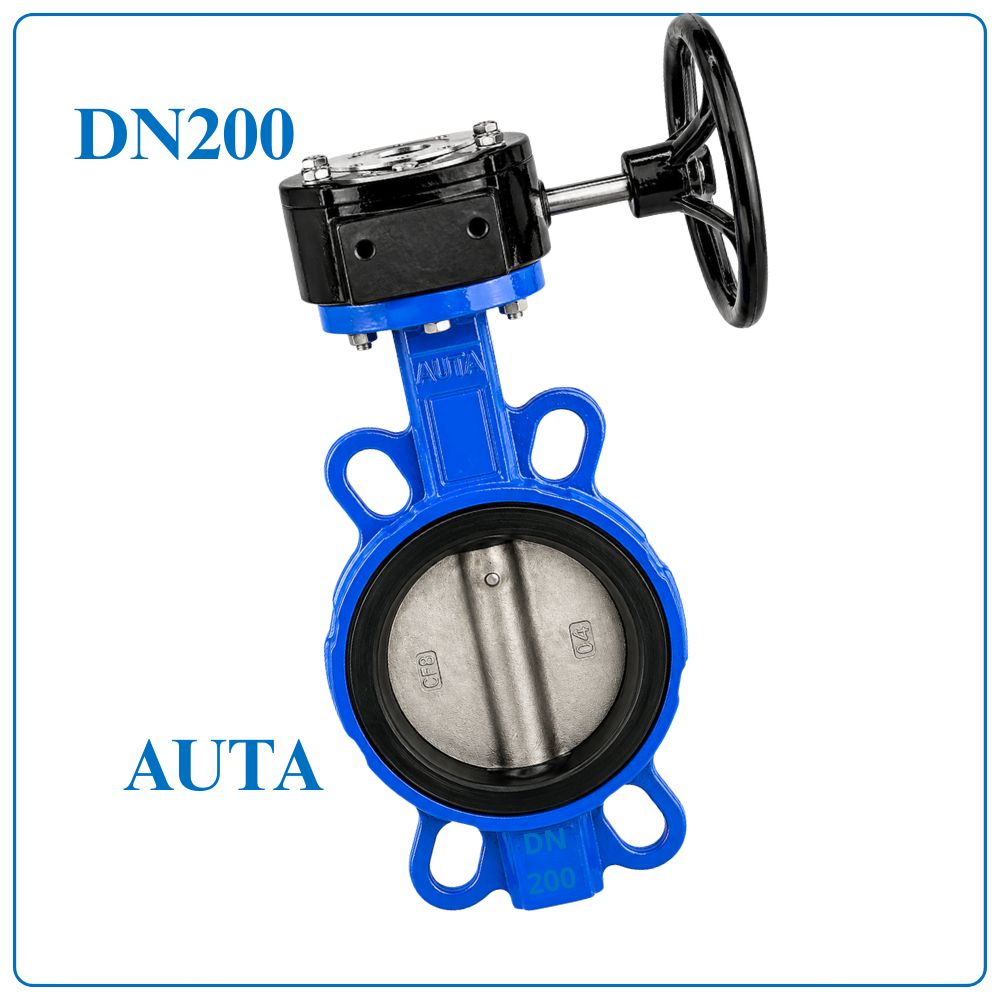

Van Bướm Tay Quay AUTA DN200

Van Bướm Tay Quay AUTA DN200 là gì?

Van bướm tay quay AUTA DN200 là thiết bị điều khiển dòng chảy sử dụng cơ cấu hộp số tay quay, thích hợp lắp đặt trên đường ống DN200 (Phi 219 – 8 inch). Với thiết kế dạng Wafer nhỏ gọn, van giúp đóng mở nhanh, vận hành nhẹ và đảm bảo độ kín cao trong các hệ thống cấp nước, PCCC, xử lý nước và công nghiệp. Model sử dụng là 3120H của AUTA Malaysia.

Thông số kỹ thuật Van Bướm Tay Quay AUTA DN200

Đặc điểm nổi bật

Van bướm tay quay AUTA DN200 được thiết kế để đáp ứng yêu cầu vận hành trên các tuyến ống có lưu lượng lớn với nhiều ưu điểm nổi bật:

• Hộp số bánh vít giúp giảm mô-men xoắn khi đóng mở van.
• Kết cấu thân gang dẻo chắc chắn, chịu áp lực và va đập tốt.
• Đĩa van SUS304 có bề mặt nhẵn, giảm bám cặn trong quá trình sử dụng.
• Gioăng EPDM kín khít, nâng cao hiệu quả chống rò rỉ.
• Lớp sơn Epoxy FBE bảo vệ thân van trước môi trường ẩm và hóa chất nhẹ.
• Thiết kế Wafer giúp giảm trọng lượng và thuận tiện khi lắp đặt.
• Vận hành ổn định trong hệ thống áp suất PN10 và PN16.
• Phù hợp với nhiều tiêu chuẩn mặt bích thông dụng trên thị trường.

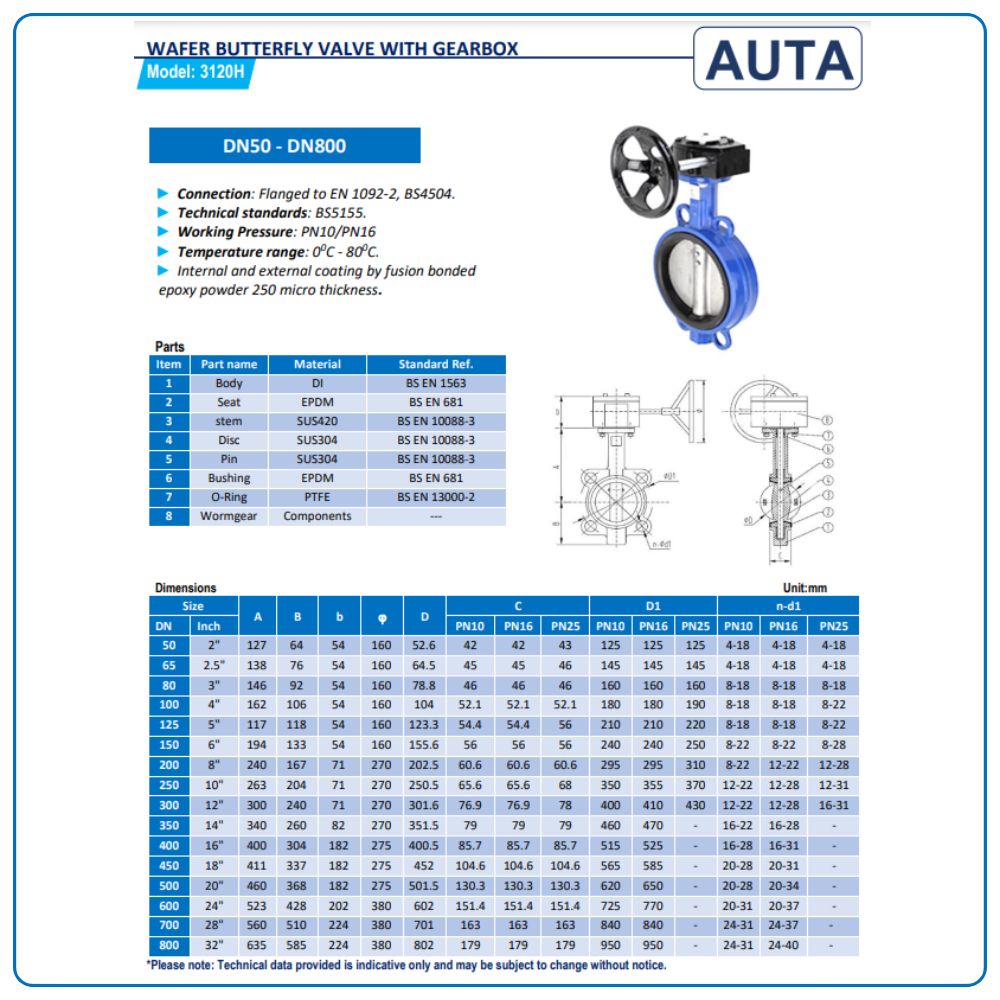

Cấu tạo Van Bướm Tay Quay AUTA DN200

Van bướm tay quay AUTA DN200 gồm các bộ phận chính như sau:

Nguyên lý hoạt động

Van hoạt động thông qua cơ cấu truyền động bằng hộp số. Khi quay vô lăng, bánh vít trong hộp số sẽ truyền chuyển động đến trục van, làm đĩa van xoay quanh trục.

• Đĩa song song với dòng chảy: Van mở hoàn toàn.
• Đĩa vuông góc với dòng chảy: Van đóng hoàn toàn.
• Có thể dừng ở nhiều góc mở khác nhau để điều chỉnh lưu lượng theo nhu cầu vận hành.

Nhờ cơ cấu giảm tốc, việc đóng mở van DN200 diễn ra nhẹ nhàng và hạn chế hiện tượng sốc áp trong hệ thống.

Hướng dẫn lắp đặt

• Kiểm tra đường kính DN200 (Phi 219 – 8 inch) và tiêu chuẩn mặt bích trước khi lắp.
• Vệ sinh sạch bề mặt tiếp xúc giữa hai mặt bích.
• Đặt van đúng chiều dòng chảy và căn chỉnh đồng tâm với đường ống.
• Siết bu lông theo hình sao hoặc đối xứng để lực phân bố đều.
• Kiểm tra khả năng đóng mở của hộp số trước khi đưa vào vận hành.

Lưu ý khi sử dụng

• Không sử dụng van vượt quá áp suất PN16 và nhiệt độ 80°C.
• Kiểm tra định kỳ hộp số, trục van và các vị trí làm kín.
• Không dùng tay quay để tạo lực quá mức khi van bị kẹt.
• Vệ sinh đĩa van nếu hệ thống chứa nhiều cặn hoặc tạp chất.
• Bảo dưỡng định kỳ để đảm bảo van luôn vận hành ổn định.

Ứng dụng Van Bướm Tay Quay AUTA DN200

Van bướm tay quay AUTA DN200 được ứng dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sạch cho khu đô thị và nhà máy.
• Nhà máy xử lý nước cấp và nước thải.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Trạm bơm cấp nước và thoát nước.
• Hệ thống HVAC trong tòa nhà và nhà xưởng.
• Nhà máy sản xuất thực phẩm, đồ uống và dược phẩm.
• Đường ống dẫn khí nén, dầu và các lưu chất thông dụng.
• Công trình hạ tầng kỹ thuật, khu công nghiệp và dự án xây dựng.

Bán Van Bướm AUTA DN200 Chính Hãng

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp Van Bướm Tay Quay AUTA DN200 chính hãng Malaysia, đầy đủ CO, CQ, hàng luôn sẵn kho với nhiều kích thước từ DN50 đến DN800. DTA Việt Nam hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp cho từng hệ thống và giao hàng nhanh trên toàn quốc.
