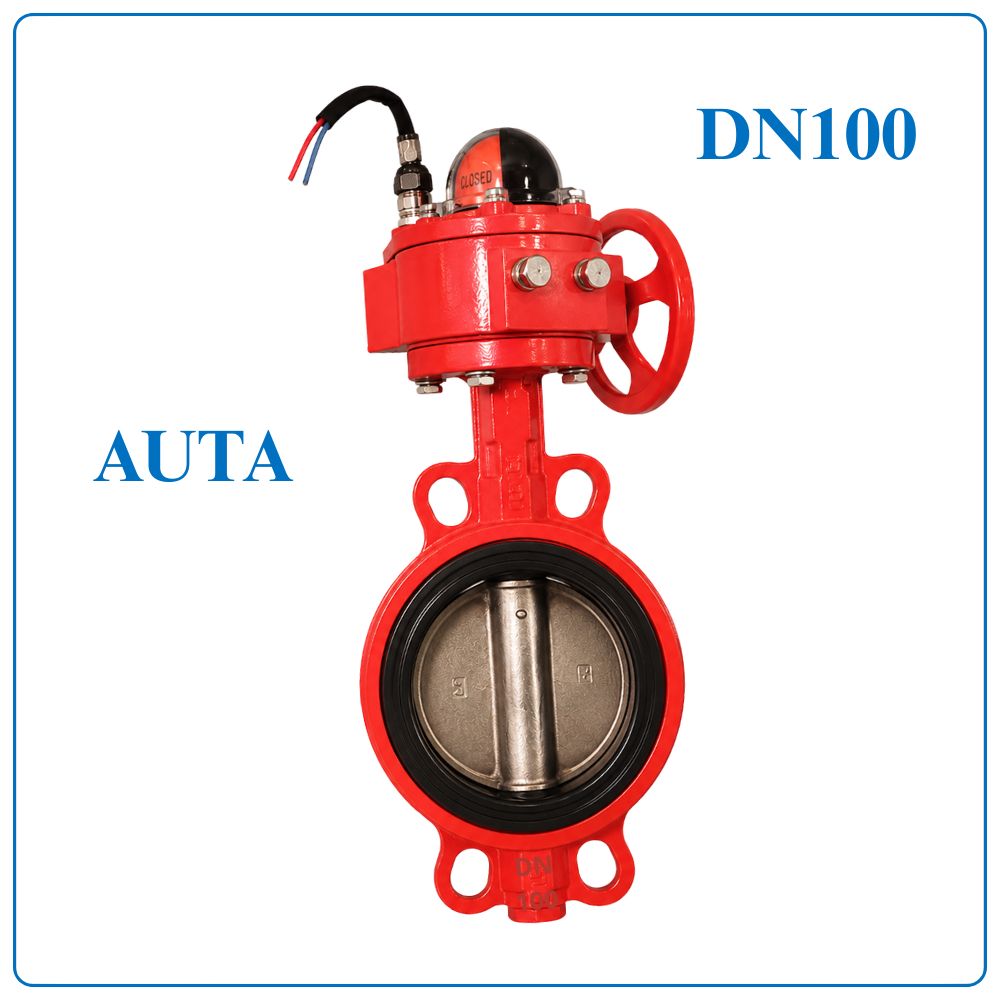

Van Bướm Tín Hiệu Điện AUTA DN100

Van Bướm Tín Hiệu Điện AUTA DN100 Là Gì?

Van bướm tín hiệu điện AUTA DN100 (4 Inch – Phi 114) là dòng van bướm tay quay được tích hợp Signal Switch giúp giám sát trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển hoặc trung tâm báo cháy. Sản phẩm được sử dụng phổ biến trong hệ thống PCCC, cấp nước và HVAC nhờ độ bền cao, vận hành ổn định và đáp ứng các tiêu chuẩn quốc tế.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN100

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN100

Van bướm tín hiệu điện AUTA DN100 được cấu tạo từ các bộ phận có độ bền cao, đáp ứng yêu cầu làm việc trong hệ thống phòng cháy chữa cháy và cấp nước.

Đặc Điểm Nổi Bật

• Thiết kế chuyên dụng cho hệ thống phòng cháy chữa cháy (PCCC).
• Gioăng EPDM có độ đàn hồi cao, giúp làm kín hiệu quả và hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Thân van bằng gang dẻo DI có độ bền cao, chịu áp lực và va đập tốt.
• Đĩa van SUS304 chống ăn mòn, phù hợp với môi trường nước sạch và nước chữa cháy.
• Trục van SUS420 có độ cứng lớn, giúp truyền động ổn định và giảm mài mòn.
• Sơn Epoxy nóng chảy dày khoảng 250 μm, tăng khả năng chống oxy hóa và ăn mòn.
• Tích hợp Signal Switch giúp giám sát trạng thái đóng/mở của van theo thời gian thực.
• Hộp số bánh vít giúp vận hành nhẹ nhàng, giảm lực tác động khi đóng mở.
• Tương thích với tiêu chuẩn mặt bích EN1092-2 và BS4504.
• Làm việc ổn định ở áp lực PN10, PN16 và PN25.

Nguyên Lý Hoạt Động

Van hoạt động bằng tay quay kết hợp hộp số bánh vít – trục vít. Khi xoay vô lăng, chuyển động được truyền đến trục van làm đĩa van quay từ 0° đến 90°.

• Đĩa van song song với dòng chảy: Van mở hoàn toàn.
• Đĩa van vuông góc với dòng chảy: Van đóng hoàn toàn.
• Đĩa van ở vị trí trung gian: Điều tiết lưu lượng theo yêu cầu.

Trong quá trình đóng hoặc mở, Signal Switch sẽ thay đổi trạng thái tiếp điểm và truyền tín hiệu về tủ điều khiển hoặc trung tâm báo cháy. Nhờ đó, người quản lý có thể theo dõi trạng thái của van từ xa, góp phần nâng cao khả năng giám sát và đảm bảo hệ thống vận hành an toàn.

Ứng Dụng

Van bướm tín hiệu điện AUTA DN100 được ứng dụng trong nhiều hệ thống khác nhau như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt.
• Nhà máy xử lý nước sạch và nước thải.
• Hệ thống HVAC.
• Trạm bơm cấp nước.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy sản xuất công nghiệp.
• Trung tâm thương mại, khách sạn, bệnh viện.
• Chung cư và tòa nhà cao tầng.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra van và đường ống

Kiểm tra đúng kích thước DN100, tiêu chuẩn mặt bích, áp lực làm việc và tình trạng bên ngoài của van. Vệ sinh sạch hai đầu mặt bích và bên trong đường ống trước khi lắp đặt.

Bước 2: Đưa van vào vị trí

Mở đĩa van khoảng 10–15°, đặt van vào giữa hai mặt bích và căn chỉnh đồng tâm để đĩa van không va chạm với thành ống trong quá trình vận hành.

Bước 3: Lắp bu lông

Lắp đầy đủ bu lông, siết theo hình chữ X hoặc đường chéo, tăng lực siết đều từng bước để đảm bảo độ kín và tránh biến dạng thân van.

Bước 4: Đấu nối bộ tín hiệu

Đấu dây Signal Switch theo sơ đồ kỹ thuật của nhà sản xuất đến tủ điều khiển hoặc trung tâm báo cháy. Kiểm tra các đầu nối để đảm bảo tín hiệu truyền ổn định.

Bước 5: Chạy thử hệ thống

Đóng mở van nhiều lần để kiểm tra độ kín, khả năng vận hành của hộp số và xác nhận tín hiệu đóng/mở đã hiển thị chính xác trên tủ điều khiển trước khi đưa vào sử dụng.

Lưu Ý Khi Sử Dụng

• Không vận hành vượt quá áp suất và nhiệt độ cho phép.
• Không sử dụng lực quá mạnh khi quay tay.
• Kiểm tra định kỳ bộ Signal Switch để đảm bảo tín hiệu hoạt động chính xác.
• Vệ sinh thân van và hộp số định kỳ để hạn chế bụi bẩn, hơi ẩm.
• Kiểm tra bu lông mặt bích và gioăng làm kín sau thời gian dài sử dụng.
• Bảo dưỡng hộp số theo khuyến cáo của nhà sản xuất.
• Thay thế gioăng hoặc các chi tiết bị mài mòn khi cần thiết để đảm bảo hiệu quả làm kín.
