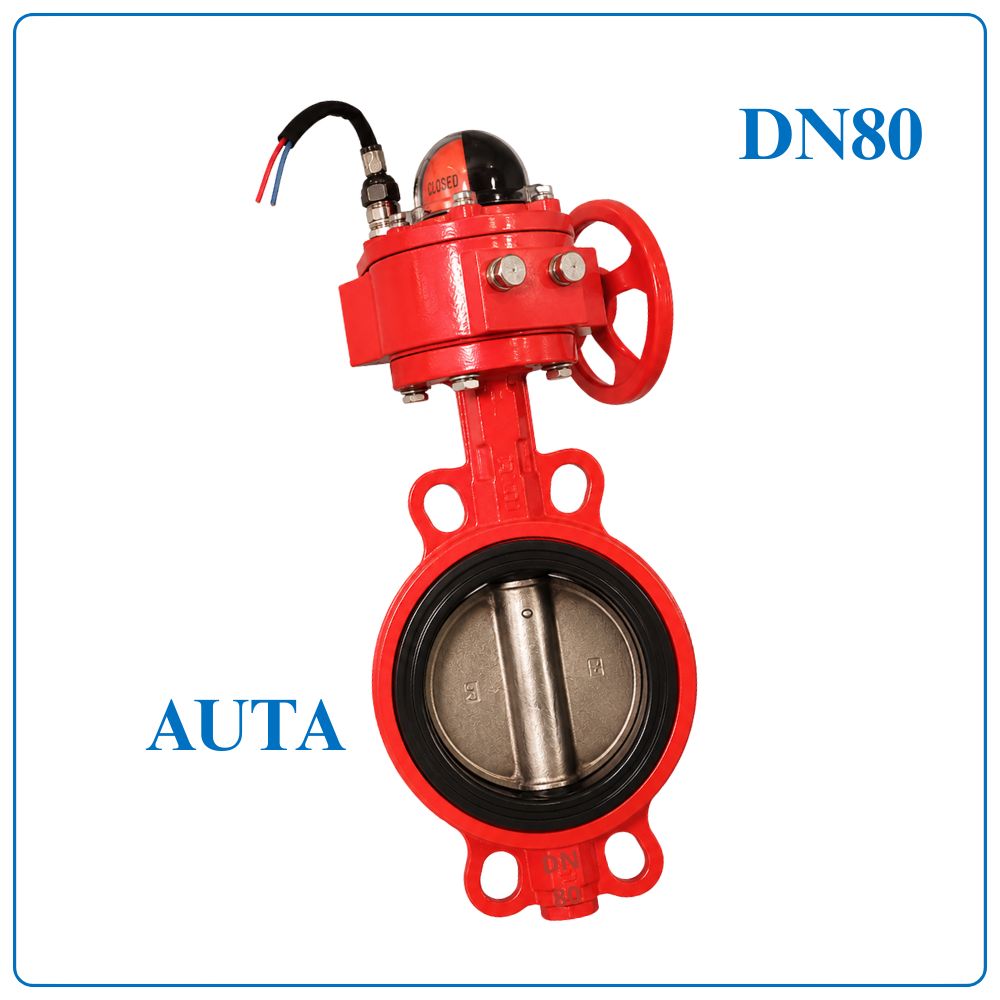

Van Bướm Tín Hiệu Điện AUTA DN80

Van Bướm Tín Hiệu Điện AUTA DN80 Là Gì?

Van bướm tín hiệu điện AUTA DN80 (3 Inch – Phi 89) là dòng van bướm mặt bích được tích hợp Signal Switch giúp truyền tín hiệu đóng/mở về tủ điều khiển. Thiết bị được sử dụng phổ biến trong hệ thống PCCC, cấp nước và HVAC, giúp giám sát trạng thái van nhanh chóng và chính xác.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN80

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN80

Van bướm tín hiệu điện AUTA DN80 được chế tạo từ vật liệu chất lượng cao, đảm bảo khả năng làm việc ổn định trong điều kiện áp suất và môi trường ẩm.

Đặc Điểm Nổi Bật

• Kích thước DN80 phù hợp với nhiều hệ thống đường ống công nghiệp.
• Tích hợp Signal Switch giúp giám sát trạng thái van theo thời gian thực.
• Thân gang dẻo DI có độ bền cơ học cao, chịu áp lực tốt.
• Đĩa van SUS304 chống ăn mòn và hạn chế bám cặn.
• Trục SUS420 có khả năng chịu xoắn tốt, vận hành ổn định.
• Gioăng EPDM giúp làm kín hiệu quả và giảm rò rỉ lưu chất.
• Sơn Epoxy Fusion Bonded dày 250 μm tăng khả năng chống oxy hóa.
• Hộp số bánh vít giúp thao tác nhẹ nhàng và chính xác.
• Phù hợp với nhiều tiêu chuẩn mặt bích thông dụng.
• Tuổi thọ cao, chi phí bảo trì thấp.

Nguyên Lý Hoạt Động

Van hoạt động bằng tay quay kết hợp hộp số giảm tốc. Khi người vận hành xoay vô lăng, lực được truyền đến trục van, làm đĩa van xoay từ 0° đến 90° để đóng, mở hoặc điều tiết lưu lượng.

Trong suốt quá trình vận hành, Signal Switch sẽ ghi nhận vị trí của van. Khi van đóng hoàn toàn hoặc mở hoàn toàn, công tắc tín hiệu sẽ truyền trạng thái về tủ điều khiển hoặc trung tâm báo cháy, giúp người quản lý theo dõi hoạt động của hệ thống mà không cần kiểm tra trực tiếp tại hiện trường.

Ứng Dụng

Van bướm tín hiệu điện AUTA DN80 được sử dụng trong nhiều hệ thống đường ống yêu cầu khả năng giám sát từ xa như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt và nước sạch.
• Hệ thống điều hòa trung tâm HVAC.
• Phòng bơm kỹ thuật.
• Nhà máy xử lý nước và nước thải.
• Nhà máy sản xuất thực phẩm, đồ uống.
• Nhà xưởng và khu công nghiệp.
• Trung tâm thương mại, bệnh viện và khách sạn.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra thiết bị

Đối chiếu kích thước DN80 với đường ống, kiểm tra thân van, hộp số và bộ Signal Switch để đảm bảo sản phẩm còn nguyên vẹn trước khi lắp đặt.

Bước 2: Vệ sinh đường ống

Làm sạch hai đầu mặt bích và bên trong đường ống, loại bỏ cặn bẩn hoặc dị vật để tránh ảnh hưởng đến quá trình đóng mở của đĩa van.

Bước 3: Định vị van

Đặt van vào đúng vị trí giữa hai mặt bích, mở đĩa van khoảng 10–15° rồi căn chỉnh đồng tâm trước khi lắp bu lông.

Bước 4: Siết bu lông

Lắp đầy đủ bu lông và siết theo trình tự đối xứng để lực phân bố đều, giúp tăng độ kín và tránh làm lệch thân van.

Bước 5: Kết nối bộ tín hiệu

Đấu dây Signal Switch theo sơ đồ kỹ thuật của nhà sản xuất, sau đó kiểm tra lại các đầu nối trước khi cấp nguồn cho hệ thống.

Bước 6: Kiểm tra vận hành

Tiến hành đóng mở van nhiều lần, kiểm tra độ kín của mặt bích và xác nhận tín hiệu hiển thị đúng trên tủ điều khiển trước khi đưa vào sử dụng.

Lưu Ý Khi Sử Dụng

• Không vận hành van vượt quá áp suất và nhiệt độ cho phép.
• Không dùng lực quá mạnh khi quay vô lăng.
• Kiểm tra định kỳ bộ Signal Switch để đảm bảo tín hiệu chính xác.
• Thường xuyên kiểm tra gioăng làm kín và bu lông mặt bích.
• Vệ sinh thân van và hộp số để hạn chế bụi bẩn.
• Bảo dưỡng định kỳ theo khuyến cáo của nhà sản xuất.
• Thay thế các chi tiết bị mài mòn để đảm bảo hiệu quả vận hành.

Bán Van Bướm Tín Hiệu Điện AUTA DN80 Chính Hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bướm tín hiệu điện AUTA DN80 chính hãng, đầy đủ CO, CQ, giá cạnh tranh và hỗ trợ giao hàng nhanh trên toàn quốc.
