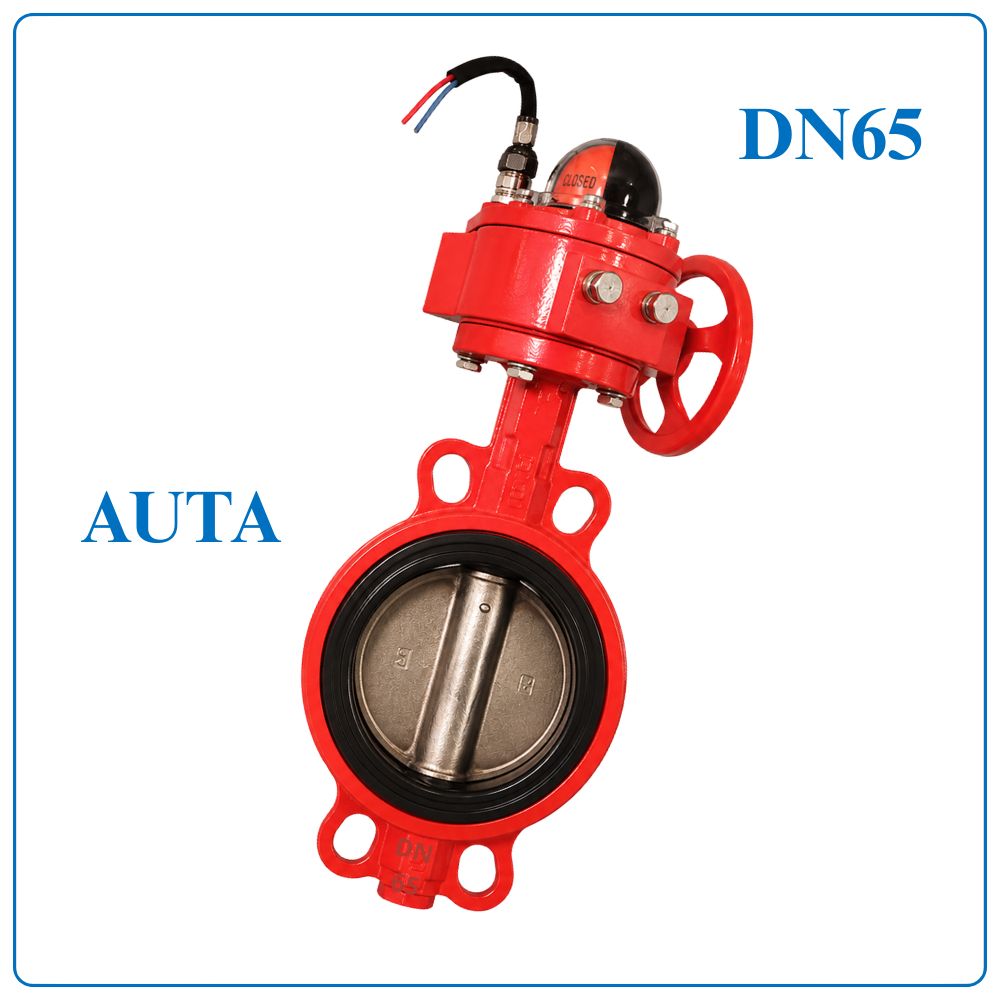

Van Bướm Tín Hiệu Điện AUTA DN65

Van Bướm Tín Hiệu Điện AUTA DN65 Là Gì?

Van bướm tín hiệu điện AUTA DN65 (2½ Inch – Phi 76) là dòng van bướm mặt bích được tích hợp Signal Switch giúp giám sát trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển. Sản phẩm được sử dụng trong hệ thống PCCC, cấp nước và HVAC nhằm nâng cao hiệu quả quản lý, đồng thời đảm bảo hệ thống luôn vận hành an toàn.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN65

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN65

Van bướm tín hiệu điện AUTA DN65 được chế tạo từ các vật liệu có độ bền cao, giúp thiết bị hoạt động ổn định trong môi trường áp lực và độ ẩm lớn.

Đặc Điểm Nổi Bật

• Thiết kế phù hợp với đường ống DN65 trong hệ thống PCCC và cấp nước.
• Tích hợp Signal Switch giúp giám sát trạng thái van theo thời gian thực.
• Thân gang dẻo DI có độ bền cao, chịu áp lực và chống va đập tốt.
• Đĩa van SUS304 chống ăn mòn, thích hợp với môi trường nước sạch.
• Trục SUS420 có độ cứng cao, đảm bảo truyền động ổn định.
• Gioăng EPDM kín khít, hạn chế rò rỉ lưu chất.
• Sơn Epoxy Fusion Bonded dày 250 μm tăng khả năng chống oxy hóa.
• Hộp số bánh vít giúp thao tác đóng mở nhẹ nhàng.
• Đạt tiêu chuẩn BS5155, EN1092-2 và BS4504.
• Dễ dàng bảo trì, thay thế và lắp đặt.

Nguyên Lý Hoạt Động

Van hoạt động bằng tay quay kết hợp hộp số giảm tốc. Khi xoay vô lăng, lực sẽ truyền qua hộp số đến trục van, làm đĩa van quay từ 0° đến 90° để điều khiển dòng chảy.

Trong quá trình vận hành, Signal Switch sẽ ghi nhận vị trí đóng hoặc mở của van. Khi van đạt đến trạng thái cuối hành trình, tín hiệu sẽ được truyền về tủ điều khiển hoặc trung tâm báo cháy, giúp người quản lý dễ dàng theo dõi và kiểm soát hoạt động của hệ thống.

Ứng Dụng

Van bướm tín hiệu điện AUTA DN65 được sử dụng rộng rãi trong các hệ thống có đường ống cỡ trung bình, bao gồm:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt.
• Phòng bơm kỹ thuật.
• Hệ thống HVAC.
• Nhà máy xử lý nước.
• Nhà máy thực phẩm và đồ uống.
• Khách sạn, bệnh viện và trường học.
• Nhà xưởng, khu công nghiệp và tòa nhà văn phòng.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra thiết bị

Kiểm tra đúng kích thước DN65, tiêu chuẩn mặt bích và tình trạng của thân van, hộp số cũng như bộ tín hiệu trước khi đưa vào lắp đặt.

Bước 2: Chuẩn bị đường ống

Làm sạch hai đầu mặt bích và loại bỏ cặn bẩn, xỉ hàn hoặc dị vật bên trong đường ống để tránh ảnh hưởng đến quá trình đóng mở.

Bước 3: Định vị van

Đặt van vào đúng vị trí giữa hai mặt bích, mở đĩa van khoảng 10–15° và căn chỉnh đồng tâm trước khi lắp bu lông.

Bước 4: Siết bu lông

Lắp đầy đủ bu lông và siết theo thứ tự đối xứng hoặc hình chữ X nhằm đảm bảo lực phân bố đều và tăng độ kín.

Bước 5: Đấu nối tín hiệu

Đấu dây Signal Switch theo sơ đồ của nhà sản xuất, sau đó kiểm tra các đầu nối để đảm bảo tín hiệu truyền về tủ điều khiển ổn định.

Bước 6: Vận hành thử

Thực hiện đóng mở van nhiều lần, kiểm tra độ kín của mặt bích và xác nhận tín hiệu hiển thị chính xác trước khi đưa hệ thống vào sử dụng.

Lưu Ý Khi Sử Dụng

• Không sử dụng van vượt quá áp suất và nhiệt độ cho phép.
• Không dùng lực quá mạnh khi vận hành tay quay.
• Kiểm tra định kỳ hoạt động của bộ Signal Switch.
• Thường xuyên vệ sinh thân van và hộp số.
• Kiểm tra bu lông, gioăng làm kín để phát hiện rò rỉ kịp thời.
• Bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.
• Thay thế các chi tiết bị mài mòn để duy trì hiệu quả vận hành.

Đơn Vị Phân Phối Van Bướm Tín Hiệu Điện AUTA DN65 Chính Hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bướm tín hiệu điện AUTA DN65 chính hãng Malaysia, đầy đủ CO, CQ, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh trên toàn quốc.
