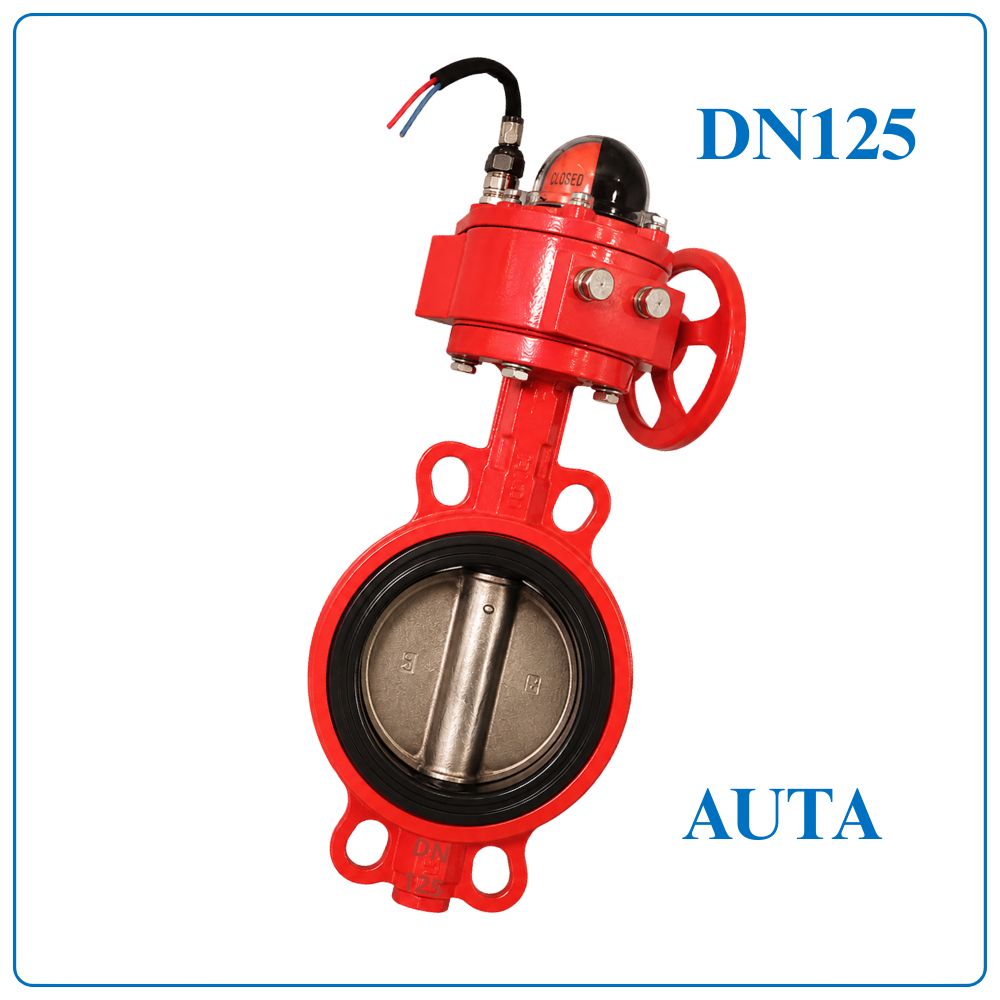

Van Bướm Tín Hiệu Điện AUTA DN125

Thông số	Giá trị
Tên sản phẩm	Van bướm tín hiệu điện AUTA DN125
Model	3300H
Thương hiệu	AUTA
Xuất xứ	Malaysia
Kích thước	DN125 (5 Inch – Phi 141 mm)
Kiểu kết nối	Mặt bích (Flanged)
Tiêu chuẩn kết nối	EN1092-2, BS4504
Tiêu chuẩn thiết kế	BS5155
Áp lực làm việc	PN10 / PN16 / PN25
Nhiệt độ làm việc	0°C đến 80°C
Thân van	Gang dẻo DI
Đĩa van	Inox SUS304
Trục van	SUS420
Gioăng làm kín	EPDM
Gioăng O-ring	PTFE
Kiểu vận hành	Tay quay hộp số
Bộ tín hiệu	Signal Switch
Sơn phủ	Epoxy Fusion Bonded dày 250 μm
Môi trường sử dụng	Nước sạch, nước PCCC, HVAC

Danh mục: Van bướm tín hiệu điện AUTA

Báo giá nhanh ( 8h - 17h )

0961.483.239

0961.332.786

Hà Nội: L8, Khu Giãn Dân, Cổ Điển A, Thanh Trì, Tp. Hà Nội. HCM: 665A Lê Văn Tách, An Bình, Dĩ An, TP. HCM, Việt Nam.

Chính hãng 100%

Giá tốt nhất

Đầy đủ CO - CQ

Giao toàn quốc

Mô tả
Đánh giá (0)

Rate this product

Van Bướm Tín Hiệu Điện AUTA DN125 Là Gì?

Van bướm tín hiệu điện AUTA DN125 (5 Inch – Phi 141) là dòng van bướm tay quay được trang bị Signal Switch giúp giám sát trạng thái đóng hoặc mở của van và truyền tín hiệu về tủ điều khiển trung tâm. Với kích thước DN125, sản phẩm thường được lắp đặt trên các tuyến ống chính của hệ thống phòng cháy chữa cháy, cấp nước và điều hòa không khí, góp phần nâng cao khả năng quản lý và vận hành hệ thống.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN125

Thông số	Giá trị
Tên sản phẩm	Van bướm tín hiệu điện AUTA DN125
Model	3300H
Thương hiệu	AUTA
Xuất xứ	Malaysia
Kích thước	DN125 (5 Inch – Phi 141 mm)
Kiểu kết nối	Mặt bích (Flanged)
Tiêu chuẩn kết nối	EN1092-2, BS4504
Tiêu chuẩn thiết kế	BS5155
Áp lực làm việc	PN10 / PN16 / PN25
Nhiệt độ làm việc	0°C đến 80°C
Thân van	Gang dẻo DI
Đĩa van	Inox SUS304
Trục van	SUS420
Gioăng làm kín	EPDM
Gioăng O-ring	PTFE
Kiểu vận hành	Tay quay hộp số
Bộ tín hiệu	Signal Switch
Sơn phủ	Epoxy Fusion Bonded dày 250 μm
Môi trường sử dụng	Nước sạch, nước PCCC, HVAC

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN125

Van được chế tạo từ các vật liệu có độ bền cao, đảm bảo khả năng vận hành ổn định trong điều kiện áp lực lớn và môi trường làm việc liên tục.

STT	Bộ phận	Vật liệu	Tiêu chuẩn
1	Thân van (Body)	Gang dẻo DI	BS EN 1563
2	Gioăng làm kín (Seat)	EPDM	BS EN 681
3	Trục van (Stem)	SUS420	BS EN 10088-3
4	Đĩa van (Disc)	SUS304	BS EN 10088-3
5	Chốt (Pin)	SUS304	BS EN 10088-3
6	Bạc lót (Bushing)	EPDM	BS EN 681
7	Gioăng O-ring	PTFE	BS EN 13000-2
8	Hộp số (Worm Gear)	Components	Theo tiêu chuẩn nhà sản xuất
9	Bộ tín hiệu (Signal Switch)	Signal Switch	Theo tiêu chuẩn nhà sản xuất

Đặc Điểm Nổi Bật

Kích thước DN125 phù hợp với các tuyến ống có lưu lượng trung bình và lớn.
Trang bị Signal Switch hỗ trợ giám sát trạng thái van theo thời gian thực.
Thân gang dẻo có độ cứng cao, chịu áp lực và rung động tốt.
Đĩa van SUS304 bề mặt nhẵn, giảm ma sát với lưu chất.
Trục SUS420 chịu xoắn tốt, giúp đóng mở chính xác.
Gioăng EPDM duy trì độ kín ổn định trong quá trình vận hành lâu dài.
Lớp phủ Epoxy dày giúp tăng khả năng chống ăn mòn trong môi trường ẩm.
Hộp số truyền động ổn định, giảm lực thao tác cho người sử dụng.
Lắp đặt tương thích với nhiều tiêu chuẩn mặt bích thông dụng.
Phù hợp với hệ thống yêu cầu giám sát trạng thái van liên tục.

Nguyên Lý Hoạt Động

Van vận hành thông qua cơ cấu hộp số kết hợp tay quay. Khi người sử dụng xoay vô lăng, hộp số sẽ truyền lực đến trục van, làm đĩa van xoay để thay đổi tiết diện dòng chảy.

Khi đĩa van mở hoàn toàn, lưu chất đi qua gần như không bị cản trở. Ngược lại, khi đĩa van quay về vị trí vuông góc với dòng chảy, van sẽ đóng kín đường ống. Trong suốt quá trình này, bộ Signal Switch sẽ ghi nhận trạng thái của van và truyền tín hiệu về hệ thống điều khiển để phục vụ công tác giám sát và quản lý.

Ứng Dụng

Van bướm tín hiệu điện AUTA DN125 được sử dụng trong nhiều công trình yêu cầu theo dõi trạng thái van từ xa, bao gồm:

Hệ thống chữa cháy tự động Sprinkler.
Mạng lưới cấp nước đô thị.
Trạm bơm tăng áp.
Nhà máy xử lý nước.
Hệ thống điều hòa trung tâm HVAC.
Nhà xưởng và khu công nghiệp.
Trung tâm thương mại.
Bệnh viện và khách sạn.
Tòa nhà văn phòng và chung cư.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra sản phẩm

Đối chiếu kích thước DN125 với đường ống, kiểm tra ngoại quan, bộ tín hiệu và khả năng quay của hộp số trước khi lắp đặt.

Bước 2: Chuẩn bị mặt bích

Làm sạch hai mặt bích, loại bỏ ba via, cặn bẩn hoặc dị vật để tránh ảnh hưởng đến khả năng làm kín.

Bước 3: Căn chỉnh vị trí

Đặt van vào giữa hai mặt bích, đảm bảo thân van và đường ống đồng tâm. Đĩa van nên mở nhẹ để tránh va chạm trong quá trình lắp.

Bước 4: Cố định van

Lắp bu lông theo đúng kích thước, siết đều theo hình sao hoặc đường chéo để lực phân bố đồng đều trên toàn bộ mặt bích.

Bước 5: Đấu nối tín hiệu

Kết nối dây tín hiệu từ Signal Switch đến tủ điều khiển theo sơ đồ kỹ thuật. Sau khi đấu nối, kiểm tra lại các đầu dây và độ chắc chắn của kết nối.

Bước 6: Kiểm tra vận hành

Tiến hành đóng mở van nhiều lần, quan sát hoạt động của hộp số, kiểm tra độ kín và xác nhận tín hiệu hiển thị đúng trên hệ thống giám sát.

Lưu Ý Khi Sử Dụng

Không sử dụng van ngoài giới hạn áp suất và nhiệt độ quy định.
Tránh để hộp tín hiệu tiếp xúc trực tiếp với nước trong thời gian dài.
Kiểm tra định kỳ tình trạng của bộ Signal Switch.
Không tháo rời hộp số khi van đang chịu áp lực.
Bôi trơn cơ cấu truyền động theo chu kỳ bảo dưỡng.
Kiểm tra lớp sơn bảo vệ nếu van làm việc trong môi trường có độ ẩm cao.
Thay thế gioăng khi phát hiện dấu hiệu lão hóa hoặc rò rỉ.

Phân Phối Van bướm tín hiệu điện AUTA DN125 Chính Hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM chuyên cung cấp van bướm tín hiệu điện AUTA chính hãng Malaysia với đầy đủ CO, CQ, chứng từ xuất xứ và chất lượng. Sản phẩm luôn có sẵn nhiều kích thước từ DN50 đến DN300, đáp ứng nhu cầu của các công trình PCCC, cấp nước và công nghiệp. Bên cạnh đó, DTA Việt Nam còn hỗ trợ tư vấn kỹ thuật, lựa chọn model phù hợp và giao hàng nhanh trên toàn quốc.
