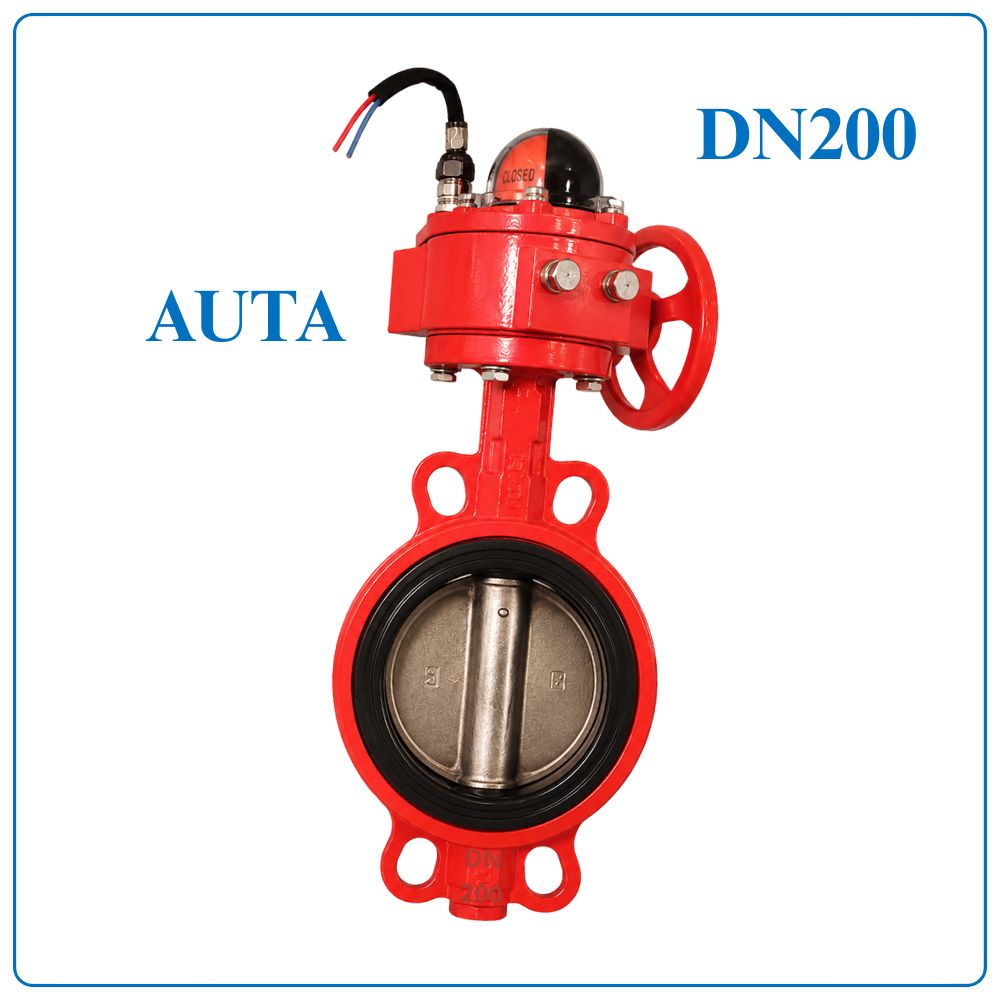

Van Bướm Tín Hiệu Điện AUTA DN200

Van Bướm Tín Hiệu Điện AUTA DN200 Là Gì?

Van bướm tín hiệu điện AUTA DN200 (8 Inch – Phi 219) là dòng van bướm mặt bích kết hợp Signal Switch để giám sát trạng thái đóng hoặc mở của van. Thiết bị được lắp đặt trên các tuyến ống DN200 trong hệ thống PCCC, cấp nước và HVAC, giúp truyền tín hiệu về tủ điều khiển để người vận hành theo dõi và quản lý hệ thống hiệu quả.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN200

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN200

Van bướm tín hiệu điện AUTA DN200 được chế tạo từ các vật liệu có khả năng chịu áp lực và chống ăn mòn tốt, phù hợp với các hệ thống đường ống công nghiệp và phòng cháy chữa cháy.

Đặc Điểm Nổi Bật

• Kích thước DN200 phù hợp với các tuyến ống có lưu lượng nước lớn.
• Tích hợp Signal Switch hỗ trợ giám sát trạng thái đóng/mở của van.
• Thân gang dẻo DI có khả năng chịu lực và chịu áp suất cao.
• Đĩa van SUS304 chống ăn mòn, giảm bám cặn trong quá trình sử dụng.
• Trục SUS420 có độ cứng cao, đảm bảo truyền động ổn định.
• Gioăng EPDM làm kín hiệu quả, hạn chế thất thoát lưu chất.
• Sơn Epoxy Fusion Bonded dày 250 μm giúp tăng khả năng chống oxy hóa.
• Hộp số bánh vít giúp thao tác nhẹ nhàng, phù hợp với van kích thước lớn.
• Lắp đặt theo tiêu chuẩn EN1092-2 và BS4504.
• Độ bền cao, chi phí bảo trì thấp và tuổi thọ sử dụng lâu dài.

Nguyên Lý Hoạt Động

Van bướm tín hiệu điện AUTA DN200 vận hành bằng tay quay kết hợp hộp số giảm tốc. Khi xoay vô lăng, lực truyền qua hộp số sẽ làm trục van quay, kéo theo đĩa van xoay từ 0° đến 90° để đóng hoặc mở dòng chảy.

Bộ Signal Switch được lắp trên hộp số sẽ theo dõi vị trí của đĩa van. Khi van đạt trạng thái đóng hoàn toàn hoặc mở hoàn toàn, tín hiệu sẽ được gửi về tủ điều khiển hoặc trung tâm báo cháy, giúp người vận hành giám sát hệ thống từ xa và xử lý kịp thời khi có sự cố.

Ứng Dụng

Với kích thước lớn và khả năng làm việc ổn định, van bướm tín hiệu điện AUTA DN200 được sử dụng trong nhiều hệ thống yêu cầu lưu lượng lớn như:

• Hệ thống phòng cháy chữa cháy của khu công nghiệp và nhà máy.
• Tuyến ống cấp nước chính của khu đô thị.
• Nhà máy xử lý nước sạch và trạm cấp nước.
• Trạm bơm tăng áp và bể chứa nước.
• Hệ thống HVAC tại trung tâm thương mại và cao ốc.
• Nhà máy sản xuất thực phẩm, đồ uống.
• Hệ thống tuần hoàn nước làm mát.
• Cảng, kho bãi và các công trình hạ tầng kỹ thuật.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra sản phẩm

Kiểm tra kích thước DN200, tình trạng thân van, hộp số, bộ tín hiệu và các phụ kiện trước khi lắp đặt. Đảm bảo van không bị va đập hoặc biến dạng trong quá trình vận chuyển.

Bước 2: Chuẩn bị đường ống

Làm sạch hai mặt bích và bên trong đường ống, loại bỏ cặn bẩn, xỉ hàn hoặc vật cản có thể ảnh hưởng đến quá trình đóng mở của đĩa van.

Bước 3: Định vị van

Đặt van vào đúng vị trí giữa hai mặt bích, căn chỉnh đồng tâm và mở đĩa van khoảng 10–15° để tránh va chạm khi siết bu lông.

Bước 4: Cố định mặt bích

Lắp đầy đủ bu lông và siết theo thứ tự đối xứng hoặc hình chữ X. Không siết quá chặt từng bu lông ngay từ đầu để tránh làm lệch thân van.

Bước 5: Kết nối bộ tín hiệu

Đấu nối Signal Switch với tủ điều khiển theo đúng sơ đồ kỹ thuật. Sau khi hoàn thành, kiểm tra các đầu dây để đảm bảo tín hiệu truyền ổn định.

Bước 6: Kiểm tra vận hành

Tiến hành đóng mở van nhiều lần, kiểm tra độ kín của mặt bích, hoạt động của hộp số và xác nhận tín hiệu hiển thị chính xác trên hệ thống giám sát trước khi đưa vào sử dụng.

Lưu Ý Khi Sử Dụng

• Không sử dụng van vượt quá áp suất và nhiệt độ cho phép.
• Không dùng dụng cụ hỗ trợ để tăng lực quay tay.
• Kiểm tra định kỳ hoạt động của bộ Signal Switch.
• Thường xuyên kiểm tra bu lông mặt bích và gioăng làm kín.
• Vệ sinh thân van, hộp số và bộ tín hiệu để hạn chế bụi bẩn.
• Bảo dưỡng định kỳ nhằm kéo dài tuổi thọ thiết bị.
• Thay thế các chi tiết bị mài mòn khi phát hiện hư hỏng.

Bán Van Bướm Tín Hiệu Điện AUTA DN200 Chính Hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bướm tín hiệu điện AUTA DN200 chính hãng Malaysia với đầy đủ CO, CQ, hàng sẵn kho và hỗ trợ tư vấn kỹ thuật, giúp khách hàng lựa chọn sản phẩm phù hợp cho từng hệ thống PCCC, cấp nước và công nghiệp.
