Van Bướm Tín Hiệu Điện AUTA DN50

Van Bướm Tín Hiệu Điện AUTA DN50 Là Gì?

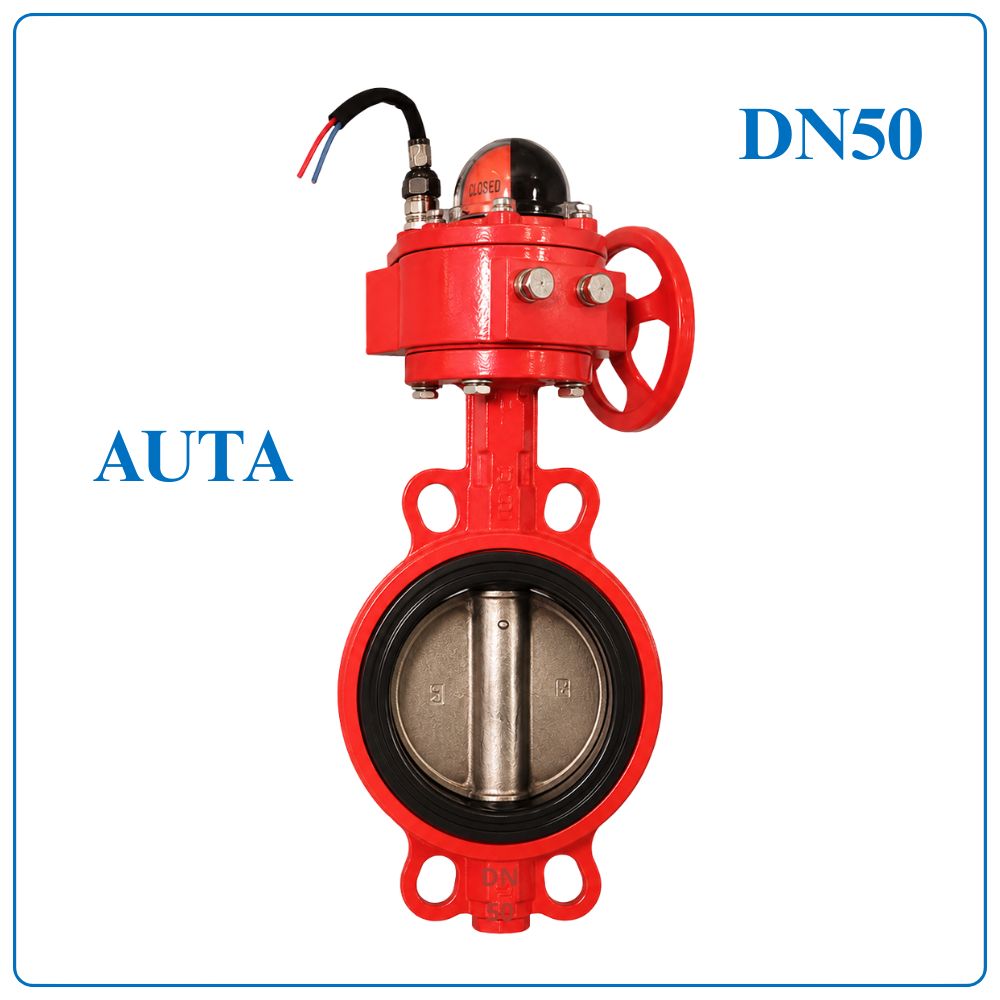

Van bướm tín hiệu điện AUTA DN50 (2 Inch – Phi 60) là dòng van bướm mặt bích được tích hợp Signal Switch giúp giám sát trạng thái đóng hoặc mở của van. Thiết bị được lắp đặt trên đường ống DN50, truyền tín hiệu về tủ điều khiển để hỗ trợ quản lý hệ thống PCCC, cấp nước và HVAC một cách thuận tiện. Model 3300H được sản xuất tại Malaysia với dải kích thước từ DN50 đến DN300.

Thông Số Kỹ Thuật Van Bướm Tín Hiệu Điện AUTA DN50

Cấu Tạo Van Bướm Tín Hiệu Điện AUTA DN50

Van được cấu tạo từ các vật liệu có khả năng chịu áp lực và chống ăn mòn tốt, đáp ứng yêu cầu vận hành liên tục trong hệ thống cấp nước và phòng cháy chữa cháy.

Đặc Điểm Nổi Bật

• Thiết kế nhỏ gọn, phù hợp với đường ống DN50.
• Tích hợp Signal Switch giúp theo dõi trạng thái đóng/mở của van.
• Thân gang dẻo DI có độ bền cao và chịu áp lực tốt.
• Đĩa van SUS304 chống gỉ, tăng tuổi thọ sử dụng.
• Trục SUS420 cứng chắc, truyền động ổn định.
• Gioăng EPDM làm kín hiệu quả, hạn chế rò rỉ lưu chất.
• Sơn Epoxy Fusion Bonded dày 250 μm chống ăn mòn.
• Hộp số vận hành nhẹ, giúp đóng mở chính xác.
• Lắp đặt theo tiêu chuẩn EN1092-2 và BS4504.
• Phù hợp với nhiều hệ thống cấp nước và PCCC.

Nguyên Lý Hoạt Động

Van sử dụng cơ cấu tay quay kết hợp hộp số giảm tốc để điều khiển đĩa van quay từ 0° đến 90°. Khi đĩa van song song với dòng chảy, lưu chất đi qua tự do; khi đĩa vuông góc với dòng chảy, van đóng hoàn toàn.

Bộ Signal Switch sẽ ghi nhận vị trí của van và truyền tín hiệu về tủ điều khiển hoặc trung tâm báo cháy khi van đóng hoặc mở hoàn toàn, giúp giám sát hệ thống một cách liên tục và chính xác.

Ứng Dụng

Van bướm tín hiệu điện AUTA DN50 thích hợp cho các hệ thống đường ống có kích thước nhỏ đến trung bình như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Đường ống cấp nước sinh hoạt.
• Hệ thống HVAC.
• Phòng bơm kỹ thuật.
• Nhà máy xử lý nước.
• Nhà máy thực phẩm và đồ uống.
• Tòa nhà văn phòng, khách sạn và bệnh viện.
• Nhà xưởng và khu công nghiệp.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra thiết bị

Kiểm tra đúng kích thước DN50, tình trạng thân van, hộp số và bộ tín hiệu trước khi lắp đặt.

Bước 2: Chuẩn bị đường ống

Vệ sinh sạch mặt bích và bên trong đường ống để loại bỏ bụi bẩn, cặn hàn hoặc dị vật.

Bước 3: Lắp van

Đặt van vào giữa hai mặt bích, mở đĩa van khoảng 10–15° rồi căn chỉnh đồng tâm trước khi lắp bu lông.

Bước 4: Siết bu lông

Siết bu lông theo hình chữ X hoặc đối xứng để đảm bảo lực phân bố đều và tăng độ kín.

Bước 5: Đấu nối tín hiệu

Kết nối bộ Signal Switch với tủ điều khiển theo sơ đồ kỹ thuật của nhà sản xuất, sau đó kiểm tra lại các đầu nối.

Bước 6: Chạy thử

Đóng mở van nhiều lần để kiểm tra khả năng vận hành, độ kín và tín hiệu hiển thị trên hệ thống giám sát.

Lưu Ý Khi Sử Dụng

• Không vận hành vượt áp suất và nhiệt độ cho phép.
• Kiểm tra định kỳ bộ Signal Switch.
• Không dùng lực quá lớn khi quay tay.
• Thường xuyên kiểm tra gioăng và bu lông mặt bích.
• Vệ sinh thân van và hộp số định kỳ.
• Bảo dưỡng theo hướng dẫn của nhà sản xuất.
• Thay thế các chi tiết bị mài mòn khi cần thiết.

Phân Phối Van Bướm Tín Hiệu Điện AUTA DN50 Chính Hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bướm tín hiệu điện AUTA DN50 chính hãng Malaysia với đầy đủ CO, CQ, hàng sẵn kho, hỗ trợ tư vấn kỹ thuật và giao hàng nhanh trên toàn quốc.
